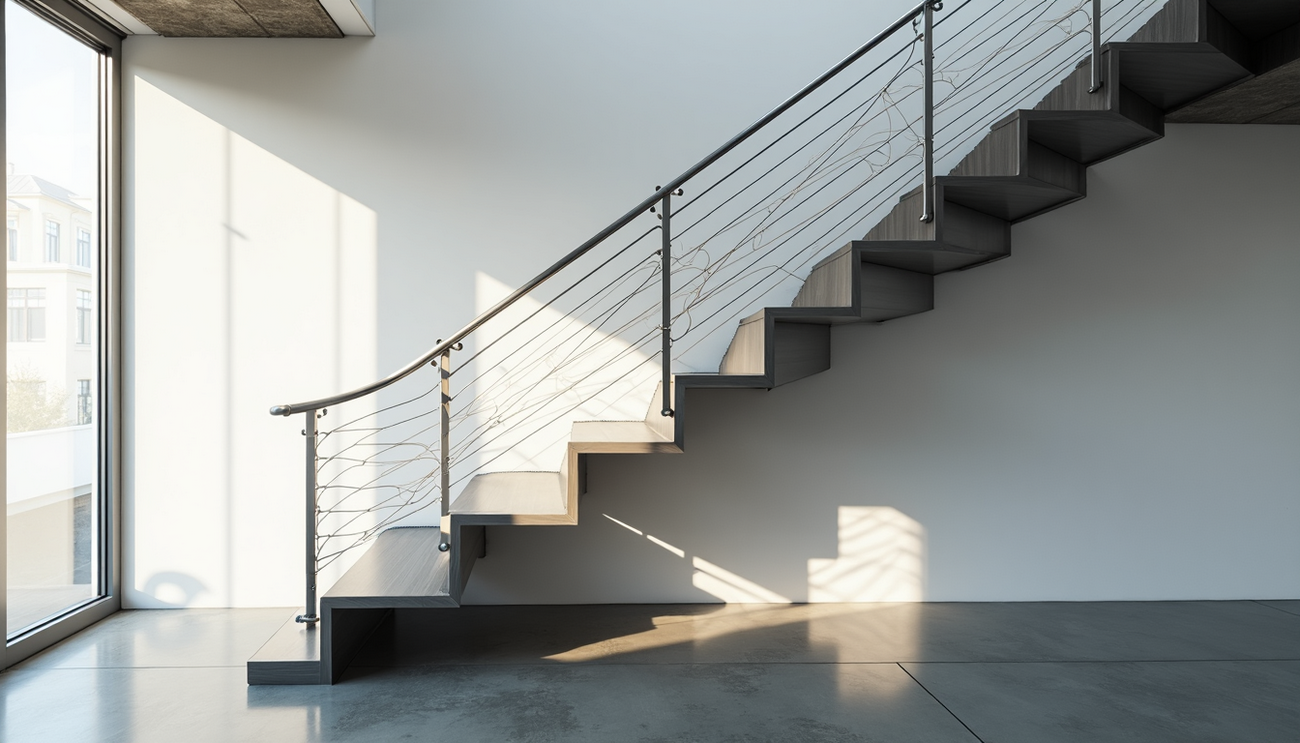

Wykonamy schody stalowe według najwyższych standardów

Schody stalowe stanowią kluczowy element każdego wielopoziomowego budynku przemysłowego i komercyjnego. Prawidłowo zaprojektowane schody to nie tylko kwestia estetyki, ale przede wszystkim bezpieczeństwa użytkowników i zgodności z normami budowlanymi.

Projektowanie schodów stalowych wymaga szczegółowej znajomości wielu aspektów technicznych, w szczególności wymiarów, konstrukcji nośnej oraz odpowiednich materiałów. Ponadto, właściwy dobór krat pomostowych, balustrad i barierek ma zasadnicze znaczenie dla trwałości i funkcjonalności całej konstrukcji.

W tym kompleksowym przewodniku przedstawimy wszystkie niezbędne informacje dotyczące projektowania schodów stalowych - od podstawowych wymiarów i norm bezpieczeństwa, przez wybór konstrukcji nośnej, aż po proces montażu i kontroli jakości.

Podstawowe wymiary i normy bezpieczeństwa

Wymiary schodów stalowych podlegają ścisłym normom technicznym, które zapewniają bezpieczeństwo i wygodę użytkowania. Zgodnie z przepisami budowlanymi, każdy element schodów musi spełniać określone wymagania wymiarowe.

Optymalna wysokość i szerokość stopni

Wysokość stopni w budynkach jednorodzinnych nie powinna przekraczać 19 cm. Natomiast w budynkach użyteczności publicznej maksymalna wysokość to 17,5 cm. Szerokość stopnia (podnóżka) powinna wynosić od 25 do 32 cm. Ponadto szerokość biegu schodowego musi mieścić się w przedziale od 80 do 120 cm, w zależności od typu budynku.

Projektując schody należy stosować zasadę określoną wzorem: 2h + s = 60-65 cm, gdzie h oznacza wysokość stopnia, a s jego szerokość. W przypadku schodów wachlarzowych, minimalna szerokość stopnia powinna wynosić 25 cm.

Wymagana przestrzeń spoczników

Spoczniki międzypiętrowe muszą mieć szerokość nie mniejszą niż szerokość biegu schodowego. Jednakże dla większego komfortu zaleca się, aby były o 20 cm szersze. W budynkach użyteczności publicznej minimalna szerokość spocznika wynosi 150 cm.

Wysokość nad schodami, mierzona w świetle, nie może być mniejsza niż 205 cm. Jest to szczególnie istotne przy projektowaniu schodów pod stropami lub w przestrzeniach poddaszy.

Minimalne wymiary balustrady

Balustrady stanowią kluczowy element bezpieczeństwa. W budynkach jednorodzinnych minimalna wysokość balustrady musi wynosić 90 cm. Z kolei w budynkach użyteczności publicznej wymagana wysokość to 110 cm.

Przestrzeń między elementami wypełnienia balustrady nie może przekraczać 12 cm w budynkach wielorodzinnych i użyteczności publicznej. Poręcze muszą być oddalone od ściany o minimum 5 cm. W przypadku schodów o szerokości 150 cm, zaleca się montaż balustrad po obu stronach biegu.

Dla osób niepełnosprawnych i starszych należy zamontować dodatkową poręcz na wysokości 75 cm. Ponadto wszystkie krawędzie stopni w budynkach wielorodzinnych powinny być wyróżnione kolorem kontrastującym z posadzką.

Wybór konstrukcji nośnej

Konstrukcja nośna schodów stalowych determinuje nie tylko ich wygląd, ale przede wszystkim stabilność i trwałość. Wybór odpowiedniego rozwiązania konstrukcyjnego zależy od wielu czynników technicznych oraz przestrzennych.

Schody wspornikowe vs policzkowe

Schody wspornikowe opierają się na ukrytej w ścianie konstrukcyjnej belce nośnej, w której osadzone są pojedyncze stopnie. Szerokość wieńca w tego typu konstrukcji musi wynosić minimum 18 cm przy biegu do 1 m szerokości, natomiast przy szerokości do 1,5 m - 25 cm.

Z kolei schody policzkowe charakteryzują się bocznymi belkami podtrzymującymi stopnie. Ta konstrukcja sprawdza się szczególnie przy większych rozpiętościach i obciążeniach. Belki policzkowe można:

• ukryć w ścianach klatki schodowej

• umieścić tak, by przylegały do ściany

• opuścić poniżej biegu schodów

• wyeksponować jako element balustrady

Obliczenia wytrzymałościowe konstrukcji

Projektując schody stalowe, należy przeprowadzić szczegółowe obliczenia statyczne zgodnie z normami RAL-GZ 638. W przypadku schodów wspornikowych, belka nośna wymaga zbrojenia minimum czterema prętami ze strzemionami. Ponadto stopnie muszą być zbrojone dwoma-trzema prętami w górnej warstwie, przy czym minimalna grubość płyty między stopniami powinna wynosić 6 cm.

W schodach policzkowych zbrojenie pracuje na rozciąganie wzdłuż szerokości biegu. Belki policzkowe, połączone z podwaliną i oparte na belkach spocznikowych, wymagają co najmniej czterech prętów ze strzemionami. Jednakże w przypadku podwyższonej belki konieczne jest zastosowanie dodatkowego zbrojenia.

Nośne elementy w schodach metalowych można kształtować oraz osadzać w podłodze i stropie na różne sposoby. W konstrukcji wspornikowej elementy metalowe muszą być utwierdzone w ścianie na odpowiednią głębokość, dlatego takie rozwiązanie stosuje się głównie przy ścianach konstrukcyjnych o znacznej grubości.

Konstrukcja nośna może być również wykonana z grubych blach, do których przykręca się metalowe stopnie, co zapewnia wysoką sztywność w pionie . Alternatywnie można wykorzystać profile hutnicze zamknięte o przekroju prostokątnym lub kwadratowym .

Materiały i wykończenia

Właściwy dobór materiałów oraz wykończeń stanowi podstawę trwałości i funkcjonalności schodów stalowych. Każdy element konstrukcji wymaga starannego przemyślenia pod kątem wytrzymałości i estetyki.

Gatunki stali konstrukcyjnej

Stal konstrukcyjna stosowana w schodach to stop żelaza i węgla, którego zawartość nie przekracza 2.11%. Do budowy schodów wykorzystuje się następujące rodzaje stali:

• Stal nierdzewna (chromowo-niklowa) - odporna na korozję

• Stal węglowa - ekonomiczne rozwiązanie

• Stal kwasoodporna - najwyższa odporność na czynniki zewnętrzne

Stal konstrukcyjna charakteryzuje się dobrą kombinacją wytrzymałości i plastyczności, co pozwala na wytrzymywanie dużych obciążeń statycznych i dynamicznych.

Rodzaje stopni i ich montaż

Stopnie schodów stalowych mogą być wykonane z różnych materiałów. Najpopularniejsze rozwiązania obejmują kraty pomostowe z listwą antypoślizgową, blachy ryflowane oraz stopnie szklane. Natomiast w przypadku schodów zewnętrznych, stopnie powinny być zabezpieczone przed poślizgiem.

Aluminiowe stopnie ważą o 50% mniej niż stalowe, dlatego sprawdzają się szczególnie w konstrukcjach, gdzie niska waga jest priorytetem. Jednakże stal pozostaje najczęściej wybieranym materiałem ze względu na swoją wytrzymałość i trwałość.

Zabezpieczenia antykorozyjne

Podstawowym zabezpieczeniem antykorozyjnym jest cynkowanie ogniowe, które powinno mieć grubość powłoki minimum 80 mikrometrów. Ponadto stosuje się:

• Metalizację natryskową

• Cynkowanie termodyfuzyjne

• Malowanie proszkowe o grubości 60 mikrometrów

Wykończenia powierzchni

Wykończenie powierzchni schodów stalowych może być realizowane poprzez malowanie proszkowe lub cynkowanie galwaniczne. Przede wszystkim malowanie proszkowe umożliwia uzyskanie różnorodnych kolorów i faktur, natomiast cynkowanie galwaniczne zapewnia dodatkową ochronę antykorozyjną.

W przypadku schodów wewnętrznych, powierzchnia może być wykończona na połysk lub matowo. Dodatkowo możliwe jest łączenie stali z innymi materiałami, takimi jak drewno, szkło czy kamień, co pozwala na dostosowanie wyglądu do charakteru wnętrza.

Proces Projektowania

Prawidłowe projektowanie schodów stalowych rozpoczyna się od szczegółowego planowania i dokumentacji technicznej. Przede wszystkim proces ten wymaga dokładności oraz znajomości obowiązujących norm budowlanych.

Pomiary i dokumentacja techniczna

Projektowanie rozpoczyna się od dokładnych pomiarów przestrzeni, w której mają zostać zamontowane schody. Pomiary należy wykonywać przy użyciu przyrządów laserowych, aby zachować maksymalną dokładność. Natomiast podczas pomiarów szczególną uwagę należy zwrócić na:

• Wysokość kondygnacji

• Grubość stropu

• Rzeczywiste odległości od otoczenia

• Wymiary otworów montażowych

• Lokalizację przejść i dojść

Dokumentacja techniczna musi zawierać szczegółowe informacje dotyczące konstrukcji. Ponadto wymagane są schematy elektryczne, hydrauliczne oraz pneumatyczne, jeśli mają zastosowanie. W przypadku schodów montowanych w miejscu eksploatacji, dokumentacja powinna zawierać szkic sytuacyjny uwzględniający rzeczywiste odległości od otoczenia.

Dokumentacja projektowa musi zostać zatwierdzona przez odpowiedniego inżyniera nadzorującego. Przede wszystkim projekt powinien zawierać poświadczenie prawidłowości wykonania części konstrukcyjno-budowlanej obiektu związanej ze schodami.

Wizualizacja 3D projektu

Nowoczesne projektowanie schodów stalowych obejmuje tworzenie wizualizacji 3D. Wizualizacja zawiera szczegółowe przedstawienie wszystkich elementów konstrukcyjnych, włącznie z umiejscowieniem stropu, balustrad oraz słupków.

Po wykonaniu wstępnego projektu, klient otrzymuje wizualizację 3D, która pozwala na łatwe i przystępne przedstawienie koncepcji. Następnie możliwe jest wprowadzenie ewentualnych poprawek konstrukcyjnych zgodnie z preferencjami i wymaganiami technicznymi.

Po zatwierdzeniu projektu, wykonawca może otrzymać wydruki elementów w skali 1:1 lub pliki DXF do maszyny CNC. Dzięki temu proces produkcji elementów metalowych staje się precyzyjny i zautomatyzowany.

Projektowanie schodów metalowych wymaga również uwzględnienia specyficznych wymagań klienta oraz charakteru budynku. Jednakże wszystkie indywidualne rozwiązania muszą być zgodne z obowiązującymi normami i przepisami bezpieczeństwa.

Montaż i Instalacja

Prawidłowy montaż schodów stalowych wymaga specjalistycznej wiedzy oraz doświadczenia technicznego. Proces instalacji musi być przeprowadzony zgodnie z dokumentacją techniczną oraz obowiązującymi normami bezpieczeństwa.

Przygotowanie podłoża

Przed rozpoczęciem montażu kluczowe jest odpowiednie przygotowanie miejsca instalacji. Przede wszystkim należy dokładnie oczyścić i wyrównać powierzchnię. W przypadku wylewki pływającej niezbędne jest przewiercenie się przez nią oraz warstwę styropianu, aby zamocować konstrukcję do płyty zbrojeniowej.

Fundamenty pod schody zewnętrzne powinny być wykonane jako samodzielna konstrukcja, niezależna od fundamentów budynku. Natomiast głębokość wykopów fundamentowych zależy od warunków gruntowo-wodnych występujących na działce. Ponadto dolna część fundamentu schodów wejściowych wymaga zbrojenia podłużnego, podobnie jak ława fundamentowa.

Kolejność montażu elementów

Proces montażu schodów stalowych przebiega według ściśle określonej kolejności:

1. Montaż konstrukcji nośnej do ścian oraz posadzek na dwóch kondygnacjach

2. Instalacja belek nośnych z wykorzystaniem kotew chemicznych

3. Mocowanie stopni do konstrukcji nośnej

4. Instalacja balustrad i poręczy

5. Montaż elementów wykończeniowych

W przypadku schodów wspornikowych szczególnie istotne jest prawidłowe zakotwienie w ścianie nośnej. Głębokość kotwienia musi być dostosowana do grubości ściany konstrukcyjnej. Natomiast przy montażu stopni drewnianych na konstrukcji stalowej wymagane jest zastosowanie dłuższych wsporników stalowych pod stopnicą.

Kontrola jakości połączeń

Kontrola jakości obejmuje szereg procedur weryfikacyjnych. Spawacze wykonujący połączenia muszą posiadać odpowiednie certyfikaty zgodne z normami AWS lub EN. Ponadto procesy spawania podlegają ścisłym normom technicznym, zapewniającym trwałość i bezpieczeństwo konstrukcji.

Do sprawdzania dokładności wykonania wykorzystuje się tradycyjne urządzenia pomiarowe, takie jak:

• suwmiarki i szczelinomierze

• kątowniki i liniały

• mikrometry i głębokościomierze

Natomiast coraz częściej stosuje się również wieloosiowe ramiona pomiarowe oraz systemy laserowe do weryfikacji wymiarów. Jakość materiałów sprawdzana jest poprzez badania spektrometryczne oraz inne badania nieniszczące, które są szczególnie istotne przy weryfikacji spoin spawalniczych.

Przed oddaniem schodów do użytku należy przeprowadzić kompleksową kontrolę stabilności konstrukcji, równomierności i poziomu wszystkich stopni oraz solidności mocowania poręczy. W szczególności należy zwrócić uwagę na jakość połączeń śrubowych, które powinny być wykonane z użyciem wkrętów o średnicy minimum 10 mm, rozmieszczonych w odstępach co 40 cm.

Wnioski

Podsumowując, prawidłowe zaprojektowanie schodów stalowych wymaga szczegółowej wiedzy technicznej oraz przestrzegania ścisłych norm budowlanych. Przede wszystkim należy zwrócić uwagę na podstawowe wymiary konstrukcyjne, które bezpośrednio wpływają na bezpieczeństwo użytkowników.

Właściwy dobór konstrukcji nośnej, czy to w formie schodów wspornikowych czy policzkowych, stanowi fundament trwałej instalacji. Dodatkowo, staranny wybór materiałów oraz zabezpieczeń antykorozyjnych zapewnia długotrwałą eksploatację konstrukcji.

Proces projektowania schodów stalowych wymaga precyzyjnych pomiarów, szczegółowej dokumentacji technicznej oraz profesjonalnej wizualizacji 3D. Zatem sukces całego przedsięwzięcia zależy od dokładnego planowania i ścisłej współpracy między projektantem a wykonawcą.

Ostatecznie, prawidłowy montaż oraz rygorystyczna kontrola jakości połączeń gwarantują bezpieczną i niezawodną konstrukcję schodową, która będzie służyć przez wiele lat. Przestrzeganie przedstawionych w tym przewodniku zasad pozwoli stworzyć schody stalowe spełniające najwyższe standardy techniczne i estetyczne.
