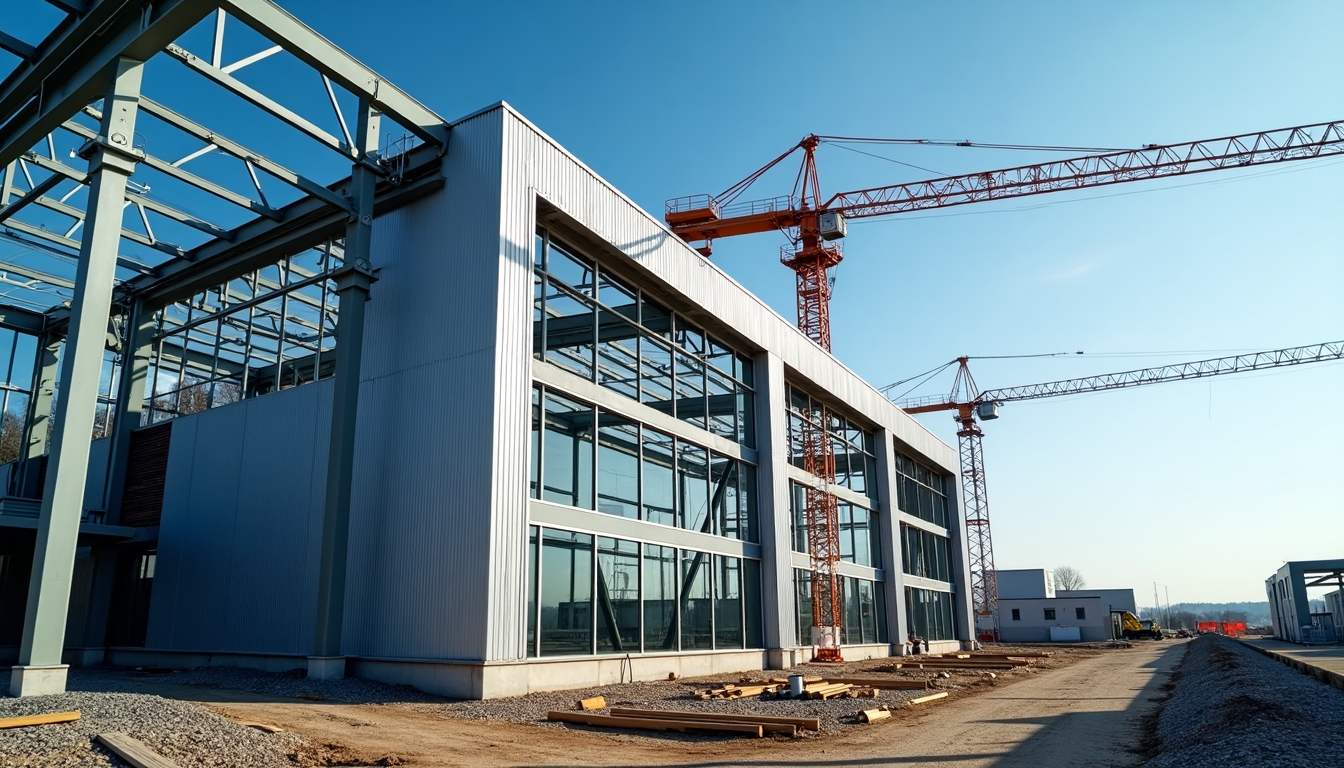

StepStal producent hal magazynowych hal stalowych przyjmie zamówinie w Tychach
Hala Produkcyjna od A do Z: Kluczowe Etapy Budowy i Wymagania Techniczne 2024
Hala produkcyjna stanowi kluczowy element infrastruktury przemysłowej, a jej budowa wymaga precyzyjnego planowania i specjalistycznej wiedzy. Według najnowszych danych z 2024 roku, prawidłowo zaprojektowana hala może służyć nawet przez 50 lat, jednak wymaga odpowiedniego przygotowania na każdym etapie inwestycji.
Przede wszystkim budowa hali produkcyjnej to złożony proces, który obejmuje szereg kluczowych etapów - od planowania i projektowania, przez fundamenty i konstrukcję nośną, aż po systemy instalacji i wykończenie. Ponadto, współczesne wymogi techniczne i prawne stawiają przed inwestorami nowe wyzwania, szczególnie w zakresie energooszczędności i bezpieczeństwa.
W tym kompleksowym przewodniku przedstawimy wszystkie istotne aspekty budowy hali produkcyjnej, koncentrując się na aktualnych wymaganiach technicznych i najnowszych rozwiązaniach dostępnych na rynku.
Planowanie i projektowanie hali produkcyjnej
Proces projektowania hali produkcyjnej stanowi fundament powodzenia całej inwestycji. Właściwe zaplanowanie wszystkich elementów przekłada się bezpośrednio na funkcjonalność obiektu oraz jego efektywność ekonomiczną. Dobrze zaprojektowana hala jest kluczem do sprawnego funkcjonowania przedsiębiorstwa, niezależnie od branży i specyfiki produkcji.
Analiza potrzeb i wymagań funkcjonalnych
Pierwszy krok w projektowaniu hali produkcyjnej to szczegółowa analiza potrzeb inwestora oraz specyfiki planowanej działalności. Na tym etapie określa się przeznaczenie obiektu, jego wymiary oraz wymagania technologiczne. Dokładna analiza procesów produkcyjnych pozwala na optymalne rozmieszczenie maszyn i urządzeń, co przekłada się na wydajność pracy oraz bezpieczeństwo. Oprócz tego należy uwzględnić liczbę pracowników, rodzaj stosowanych urządzeń oraz plany dotyczące potencjalnej rozbudowy w przyszłości.
Warto również zaplanować układ komunikacyjny hali, który będzie dostosowany do specyfiki procesu technologicznego. Odpowiednie rozplanowanie przestrzeni produkcyjnej, magazynowej oraz socjalno-biurowej ma kluczowe znaczenie dla efektywności przedsiębiorstwa. Uproszczenie procesów technologicznych to nie tylko harmonia i porządek, ale także oszczędność czasu pracy, a co za tym idzie - optymalizacja kosztów produkcji.
Wybór lokalizacji i analiza terenu
Lokalizacja hali produkcyjnej ma ogromne znaczenie dla powodzenia inwestycji. Podczas wyboru działki należy zwrócić uwagę na kilka kluczowych czynników. Przede wszystkim teren musi mieć odpowiednie przeznaczenie w miejscowym planie zagospodarowania przestrzennego. W ewidencji gruntów powinien być opisany symbolem Ba, Bi lub Bp, co oznacza, że jest to teren przeznaczony na cele inwestycyjno-przemysłowe.
Dostęp do infrastruktury transportowej jest równie istotny - bliskość autostrad, dróg ekspresowych oraz węzłów komunikacyjnych ma szczególne znaczenie w przypadku hal logistycznych i magazynowych. Należy również sprawdzić dostępność mediów, takich jak energia elektryczna, woda, gaz oraz kanalizacja. Niektóre lokalizacje mogą wymagać dodatkowych nakładów na rozbudowę infrastruktury, co wpłynie na koszty całej inwestycji.
Niezmiernie ważne jest także przeprowadzenie badań geotechnicznych gruntu. Dzięki nim poznamy parametry podłoża, rodzaj gruntu oraz poziom wód gruntowych. Przed zakupem działki warto wykonać kilka odwiertów, aby mieć pewność, że teren nadaje się pod budowę obiektu wielkopowierzchniowego. Odpowiednie badania mogą też obniżyć koszty budowy fundamentów.
Opracowanie koncepcji i projektu wstępnego
Po analizie potrzeb i wyborze lokalizacji następuje etap opracowania koncepcji architektonicznej. Na tym etapie architekt, w oparciu o wytyczne inwestora, przygotowuje zarys koncepcyjny budynku hali produkcyjnej wraz z częścią socjalno-biurową. Projekt koncepcyjny uwzględnia nie tylko wymagania funkcjonalne, ale także uwarunkowania prawne, w tym zapisy miejscowego planu zagospodarowania przestrzennego.
Koncepcja powinna określać podstawowe parametry budynku, takie jak jego gabaryty, funkcje poszczególnych pomieszczeń, rozwiązania konstrukcyjne oraz materiałowe. Na tym etapie powstają również wizualizacje, które pozwalają inwestorowi lepiej wyobrazić sobie przyszły obiekt. Dobrze przygotowana koncepcja budowy hali powinna również zawierać informacje o szacunkowych kosztach inwestycji.
Uzyskanie niezbędnych pozwoleń i dokumentacji
Ostatnim etapem fazy projektowej jest uzyskanie wszystkich niezbędnych pozwoleń. Proces ten rozpoczyna się od wystąpienia o warunki zabudowy i zagospodarowania terenu (jeśli teren nie jest objęty miejscowym planem) oraz uzyskania technicznych warunków przyłączenia do mediów. W zależności od charakteru inwestycji, konieczne może być również uzyskanie decyzji środowiskowej.
Kluczowym elementem jest projekt budowlany hali, opracowany przez uprawnionego architekta. Musi on uwzględniać specyfikę obiektu oraz spełniać szereg wymagań, m.in. w zakresie ochrony przeciwpożarowej i warunków sanitarnych. Dopiero komplet prawidłowo przygotowanej dokumentacji wraz z wnioskiem należy złożyć do odpowiedniego organu administracji architektoniczno-budowlanej, który po weryfikacji wyda decyzję o pozwoleniu na budowę.
Czas oczekiwania na decyzję o pozwoleniu na budowę wynosi, zgodnie z Kodeksem Postępowania Administracyjnego, maksymalnie 65 dni od złożenia wniosku. Warto jednak pamiętać, że proces uzyskiwania wszystkich niezbędnych pozwoleń może być znacznie dłuższy, dlatego rekomendowane jest rozpoczęcie tej procedury z odpowiednim wyprzedzeniem.
Fundamenty i konstrukcja nośna hali
Fundamenty i konstrukcja nośna hali
Podstawa każdej hali produkcyjnej zaczyna się od prawidłowo wykonanych fundamentów, które zapewniają stabilność i bezpieczeństwo całej konstrukcji. Solidne fundamenty chronią budynek przed przesunianiem się, przechyleniem ścian oraz zabezpieczają przed wilgocią i przemarzaniem.
Rodzaje fundamentów dla hal produkcyjnych
Fundamenty można podzielić ze względu na poziom posadowienia na płytkie i głębokie. Fundamenty płytkie, sięgające do 1,5 m głębokości, wykorzystują belki podwalinowe i są najczęściej stosowane w halach całorocznych. Do najpopularniejszych rodzajów fundamentów pod hale produkcyjne należą:
Stopy fundamentowe – bloki zbrojonego betonu w kształcie prostopadłościanu, stosowane pod słupami. Ich wielkość zależy od sił przekazywanych przez konstrukcję - siły normalnej (działającej wzdłuż osi słupa), siły tnącej (działającej w poprzek osi) oraz momentu zginającego.
Płyty fundamentowe – sprawdzają się w mniejszych halach użytkowanych sezonowo, pozwalając na równomierne rozłożenie ciężaru budynku na całą powierzchnię.
Pale fundamentowe – stosowane jako fundamenty głębokie, zwłaszcza na terenach o słabonośnych gruntach.
Na wybór odpowiedniego fundamentu wpływa szereg czynników, w tym przeznaczenie hali, lokalizacja, właściwości gruntu oraz poziom wód gruntowych. Gdy zwierciadło wód gruntowych znajduje się znacznie poniżej powierzchni terenu, dobrze sprawdzi się płytkie podłoże fundamentowe. W przypadku hal stalowych z ekonomicznego punktu widzenia rzadko stosuje się posadowienie pośrednie.
Konstrukcje stalowe vs. żelbetowe - porównanie
Wybór między konstrukcją stalową a żelbetową to jedna z kluczowych decyzji podczas budowy hali produkcyjnej. Każde z tych rozwiązań ma swoje specyficzne zalety i wady:
Konstrukcje stalowe:
Charakteryzują się lekkością i smukłością, pozwalając na osiągnięcie dużych rozpiętości
Umożliwiają szybszy montaż dzięki prefabrykacji elementów
Są łatwiejsze do modyfikacji i rozbudowy
Wymagają mniejszych fundamentów dzięki mniejszej masie
Mają słabszą odporność ogniową i wymagają dodatkowych zabezpieczeń
Wymagają regularnej konserwacji antykorozyjnej
Konstrukcje żelbetowe:
Zapewniają większą odporność ogniową (nawet do czterech godzin bez dodatkowych zabezpieczeń)
Są bardziej odporne na obciążenia dynamiczne i statyczne
Nie wymagają dodatkowego zabezpieczenia antykorozyjnego
Są cięższe i wymagają solidniejszych fundamentów
Charakteryzują się dłuższym czasem budowy
Trudniej je modernizować
Coraz popularniejszym rozwiązaniem są również konstrukcje hybrydowe, łączące żelbetowe słupy z stalową konstrukcją dachu, co pozwala na wykorzystanie zalet obu technologii.
Proces montażu konstrukcji stalowej
Montaż konstrukcji stalowej hali produkcyjnej to precyzyjny proces wymagający specjalistycznej wiedzy i sprzętu. Po przygotowaniu fundamentów rozpoczyna się właściwy montaż, który przebiega według następujących etapów:
Ustawienie nakrętek na kotwach fundamentowych na odpowiedniej wysokości
Montaż słupów ram głównych i ich wstępne stężenie
Skręcanie dźwigarów stalowych zgodnie z przyjętymi rozwiązaniami technologicznymi
Montaż płatwi dachowych i rygli ściennych
Dostawienie ścian szczytowych i finalne dokręcenie wszystkich śrub
Konstrukcja stalowa hali powinna ważyć od 28 do 40 kilogramów na każdy metr kwadratowy hali, jednakże ostateczna waga zależy od powierzchni hali oraz obciążeń. Cały proces montażu powinien być prowadzony pod nadzorem osób posiadających odpowiednie uprawnienia, zgodnie z planem bezpieczeństwa i ochrony zdrowia oraz wytycznymi projektanta.
Systemy izolacji i obudowa hali
Systemy izolacji i obudowa hali
Prawidłowo zaprojektowana obudowa hali produkcyjnej stanowi kluczowy element wpływający na efektywność energetyczną, bezpieczeństwo przeciwpożarowe oraz komfort pracy. Odpowiedni system izolacji chroni budynek przed niekorzystnymi warunkami atmosferycznymi i zapewnia stabilne warunki wewnątrz obiektu.
Nowoczesne materiały izolacyjne 2024
Rok 2024 przyniósł znaczące innowacje w dziedzinie materiałów izolacyjnych stosowanych w budownictwie przemysłowym. Na rynku dominują trzy główne rodzaje materiałów: wełna mineralna, styropian oraz pianka poliizocyjanuratowa (PIR). Każdy z nich oferuje odmienne właściwości i parametry techniczne.
Pianka PIR zyskała szczególną popularność dzięki swoim wyjątkowym właściwościom. Charakteryzuje się współczynnikiem izolacyjności niemal 2-krotnie lepszym niż styropian czy wełna mineralna. W praktyce oznacza to, że płyta warstwowa z PIR o grubości 10 cm odpowiada parametrom płyty ze styropianu lub wełny mineralnej o grubości 17,5 cm . Dodatkowo pianka PIR cechuje się wysoką ognioodpornością - jest materiałem trudnozapalnym i samogasnącym.
Przełom roku 2023 i 2024 przyniósł znaczącą innowację w postaci wielowarstwowych płyt z rdzeniem z pianki PIR o różnej gęstości. Sztywność płyty warstwowej osiągana jest dzięki dwóm zewnętrznym warstwom pianki w rejonie zamków, natomiast zastosowanie pianki o mniejszej gęstości w środkowej części płyty pozwala na uzyskanie jeszcze lepszych parametrów izolacyjności termicznej.
Warto podkreślić, że według aktualnych warunków technicznych, elementy obudowy hali powinny spełniać następujące parametry współczynnika przenikania ciepła:
Dach: U = 0,15 W/m²K
Ściany: U = 0,20 W/m²K
Podłoga na gruncie: U = 0,30 W/m²K
Montaż płyt warstwowych i poszycia
Płyty warstwowe stanowią obecnie najpopularniejsze rozwiązanie w zakresie obudowy hal produkcyjnych. Składają się one z dwóch warstw okładzin (najczęściej blachy stalowej) oraz rdzenia izolacyjnego. Ich popularność wynika przede wszystkim z szybkości montażu - przyjmuje się, że budowa obiektów w technologii szkieletowej z płytami warstwowymi może zostać zakończona nawet 6 miesięcy szybciej niż w przypadku budynków wznoszonych w technologii tradycyjnej.
Proces montażu płyt warstwowych obejmuje kilka etapów. Montaż pierwszej płyty wykonuje się łącznikami w wskroś, czyli tak, by przechodziły one przez całą grubość płyty, aż do elementu konstrukcji. Kluczowym aspektem jest właściwe dociśnięcie płyt, aby zachować maksymalną szczelność zamków. Prawidłowo dociśnięte w zamkach płyty całkowicie eliminują problem tzw. "mostków termicznych".
Jednakże, jak wykazały badania, efekt mostkowy może być znaczący w przypadku zastosowania kasetowych obudów hal. Zgodnie z przeprowadzonymi analizami, rzeczywisty współczynnik przenikania ciepła przegrody kasetowej Ubc może być nawet 2,4 razy większy od wartości nominalnej. Jest to spowodowane ogromną dysproporcją w przewodności cieplnej, która występuje w przypadku metali i innych materiałów budowlanych.
Bramy, drzwi i okna przemysłowe - parametry techniczne
Bramy, drzwi i okna przemysłowe stanowią kluczowe elementy obudowy hali produkcyjnej. Dobór odpowiedniego rodzaju bramy zależy przede wszystkim od jej wymaganych parametrów użytkowych, takich jak niezbędne wymiary, warunki zabudowy, rodzaj sterowania, szybkość i częstotliwość otwierania oraz izolacyjność termiczna.
Najczęściej stosowanym rodzajem są bramy segmentowe, które ze względu na swoją konstrukcję – panele o grubości zaczynającej się od 4 cm, system uszczelnień oraz sposób działania – uchodzą za najcieplejsze dostępne na rynku. Inwestorzy, którym szczególnie zależy na walorach termicznych, mogą zdecydować się na bramy z grubszym, dodatkowo ocieplonym panelem – niektórzy producenci oferują nawet 8-centymetrowe panele.
Okna i drzwi przemysłowe również muszą spełniać określone parametry techniczne. Zgodnie z aktualnymi normami, okna w halach produkcyjnych powinny mieć współczynnik przenikania ciepła U = 0,9 W/m²K, naświetla U = 1,1 W/m²K, a drzwi i bramy U = 1,3 W/m²K. Obecnie na rynku dostępne są systemy okienne osiągające nawet wartości 0,64 W/(m²K).
Kluczowa jest również odporność ogniowa stolarki, szczególnie w przypadku oddzielenia różnych stref pożarowych. Bramy przeciwpożarowe występują w kilku klasach odporności ogniowej, na przykład: EI30, EI60, EI90, EI120. W niektórych przypadkach stosuje się podwójne rozwiązania: kurtynę przeciwpożarową reagującą w razie pożaru oraz typową bramę przemysłową, która zapewnia izolację termiczną.
Instalacje techniczne w hali produkcyjnej
Instalacje techniczne w hali produkcyjnej
Efektywność funkcjonowania hali produkcyjnej w dużej mierze zależy od prawidłowo zaprojektowanych instalacji technicznych. Odpowiednio dobrane systemy zapewniają nie tylko komfort pracy, ale również bezpieczeństwo personelu oraz optymalne warunki dla procesów technologicznych.
Systemy grzewcze i wentylacyjne
Skuteczna wentylacja hali produkcyjnej musi efektywnie odprowadzać zanieczyszczone powietrze bezpośrednio z miejsca emisji, jednocześnie dostarczając świeże, odpowiednio uzdatnione powietrze. W halach produkcyjnych powszechnie stosuje się systemy wentylacji mechanicznej, które obejmują:
Wentylację wywiewną miejscową (odciągi stanowiskowe)
Wentylację wywiewną ogólną
Wentylację nawiewną scentralizowaną lub jednostkową
Systemy nawiewno-wywiewne do wentylacji ogólnej
W przypadku ogrzewania hal produkcyjnych najczęściej stosuje się ogrzewanie powietrzne (nadmuchowe) oraz ogrzewanie radiacyjne. Ogrzewanie zintegrowane z wentylacją jest szczególnie popularne dzięki efektywnemu rozprowadzaniu ciepła w dużych przestrzeniach poprzez centrale wentylacyjno-klimatyzacyjne.
Instalacje elektryczne i oświetleniowe
Instalacje elektryczne w halach produkcyjnych charakteryzują się większą złożonością niż w budynkach mieszkalnych ze względu na dużą ilość maszyn pracujących jednocześnie. Projektując taką instalację, należy dokładnie oszacować zapotrzebowanie mocy, uwzględniając współczynnik jednoczesności oraz zapas mocy na przyszłą rozbudowę.
Oświetlenie hali produkcyjnej reguluje norma PN-EN 12464-1:2011, określająca wymagane natężenie światła w luksach. Na stanowiskach pracy zaleca się natężenie oświetlenia powyżej 200 luksów, a przy zadaniach wymagających precyzji - nawet powyżej 500 luksów. Obecnie standardem są energooszczędne oprawy LED oferujące różnorodne rozwiązania dopasowane do potrzeb obiektu.
Systemy przeciwpożarowe
Właściwie zaprojektowana ochrona przeciwpożarowa to element krytyczny dla bezpieczeństwa hali produkcyjnej. System ochrony powinien obejmować:
Systemy sygnalizacji pożaru (SSP) wykrywające i alarmujące o pożarze
Urządzenia do kontroli temperatury i usuwania dymu
Instalacje tryskaczowe (stałe urządzenia gaśnicze wodne)
Oświetlenie awaryjne działające przynajmniej przez godzinę od zaniku zasilania
Instalacja przeciwpożarowa powinna być wykonana według projektu uzgodnionego z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych oraz poddawana regularnym przeglądom, minimum raz w roku.
Instalacje specjalistyczne dla procesów produkcyjnych
W zależności od profilu produkcji, hala może wymagać instalacji specjalistycznych, takich jak sprężone powietrze, gazy techniczne czy systemy odpylania. Podczas projektowania tych instalacji kluczowe jest uwzględnienie specyfiki procesów technologicznych, w tym rodzaju i ilości powstających zanieczyszczeń oraz sposobu ich rozprzestrzeniania. Dzięki zastosowaniu właściwych rozwiązań można znacząco zwiększyć efektywność produkcji oraz poprawić warunki pracy.
Wykończenie i odbiór techniczny hali
Finalizacja budowy hali produkcyjnej wymaga starannego wykończenia oraz przejścia przez rygorystyczne procedury odbiorowe. Ta ostatnia faza decyduje o funkcjonalności, bezpieczeństwie oraz zgodności obiektu z wymogami prawnymi.
Posadzki przemysłowe - rodzaje i parametry
Posadzki w halach produkcyjnych muszą sprostać znacznym obciążeniom oraz zapewnić trwałość przez lata użytkowania. Najczęściej stosowane rozwiązania to:
Posadzki betonowe charakteryzują się wysoką wytrzymałością na uderzenia i ścieranie. Ich grubość powinna wynosić minimum 120 mm dla wariantów pływających oraz 80 mm dla podłóg utwardzanych powierzchniowo. Kluczowym elementem konstrukcyjnym są szczeliny dylatacyjne, które powinny mieć głębokość równą 1/3 grubości płyty.
Posadzki żywiczne (epoksydowe i akrylowe) wyróżniają się odpornością na środki chemiczne oraz łatwością utrzymania czystości. Szczególnie popularne są w przemyśle spożywczym. Posadzki akrylowe charakteryzują się dodatkowo krótkim czasem wykonania.
W przypadku narażenia na silne środki chemiczne, sprawdzają się posadzki ceramiczne, które wykazują też dobrą odporność na gwałtowne zmiany temperatury.
Pomieszczenia socjalne i biurowe
Prawidłowo zaprojektowane zaplecze socjalno-biurowe jest niezbędnym elementem funkcjonalnej hali produkcyjnej. Zgodnie z przepisami, pracodawca ma obowiązek zapewnić pracownikom pomieszczenia i urządzenia higieniczno-sanitarne dostosowane do liczby zatrudnionych oraz specyfiki produkcji.
Minimalne wymagania dotyczą zapewnienia szatni, umywalni, toalet oraz jadalni. Dla załogi powyżej 20 osób na jednej zmianie konieczna jest oddzielna jadalnia typu I, II lub III. Ponadto, temperatura w pomieszczeniach socjalnych nie powinna być niższa niż 16°C.
W zakładach zatrudniających więcej niż 20 kobiet na jednej zmianie należy również zapewnić pomieszczenie z miejscami do wypoczynku w pozycji leżącej.
Procedury odbiorowe i dokumentacja powykonawcza
Po zakończeniu prac budowlanych następuje formalny proces odbioru technicznego hali produkcyjnej. Kluczowym elementem jest kompletna dokumentacja powykonawcza, która powinna zawierać:
Projekt budowlany z naniesionymi zmianami
Oświadczenie kierownika budowy
Dziennik budowy (oryginał)
Geodezyjną inwentaryzację powykonawczą
Protokoły badań instalacji i urządzeń technicznych
Zezwolenia dozoru technicznego na eksploatację urządzeń
Dokumenty potwierdzające jakość materiałów budowlanych
Następnie inwestor musi zawiadomić Powiatową Stację Sanitarno-Epidemiologiczną oraz Komendę Powiatową Państwowej Straży Pożarnej. Organy te mają 14 dni na zajęcie stanowiska. Ostatnim etapem jest odbiór przez nadzór budowlany, który po przeprowadzeniu kontroli wydaje decyzję o pozwoleniu na użytkowanie.
Wnioski
Budowa hali produkcyjnej stanowi złożone przedsięwzięcie wymagające starannego planowania oraz przestrzegania szeregu wymogów technicznych. Prawidłowo zaprojektowany obiekt przemysłowy musi spełniać rygorystyczne normy bezpieczeństwa, zapewniać optymalne warunki pracy oraz umożliwiać efektywne prowadzenie procesów produkcyjnych.
Przede wszystkim kluczowe znaczenie ma wybór odpowiedniej lokalizacji oraz przeprowadzenie dokładnych badań geotechnicznych. Konstrukcja hali, wykonana ze stali lub żelbetu, powinna być dostosowana do specyfiki planowanej działalności. Nowoczesne materiały izolacyjne, szczególnie płyty warstwowe z rdzeniem PIR, zapewniają doskonałą izolacyjność termiczną przy zachowaniu wysokich parametrów bezpieczeństwa przeciwpożarowego.
Należy podkreślić znaczenie prawidłowo zaprojektowanych i wykonanych instalacji technicznych. Systemy grzewcze, wentylacyjne, elektryczne oraz przeciwpożarowe muszą współgrać ze sobą, tworząc bezpieczne i komfortowe środowisko pracy. Wreszcie, staranne wykończenie obiektu oraz przeprowadzenie wszystkich wymaganych procedur odbiorowych gwarantuje długoletnie i bezpieczne użytkowanie hali produkcyjnej.
Budowa hali produkcyjnej wymaga współpracy doświadczonych specjalistów z różnych branż oraz ścisłego przestrzegania aktualnych norm i przepisów. Tylko takie podejście zapewnia powstanie obiektu spełniającego wszystkie wymagania techniczne oraz funkcjonalne, który będzie służył przedsiębiorstwu przez kolejne dekady.
