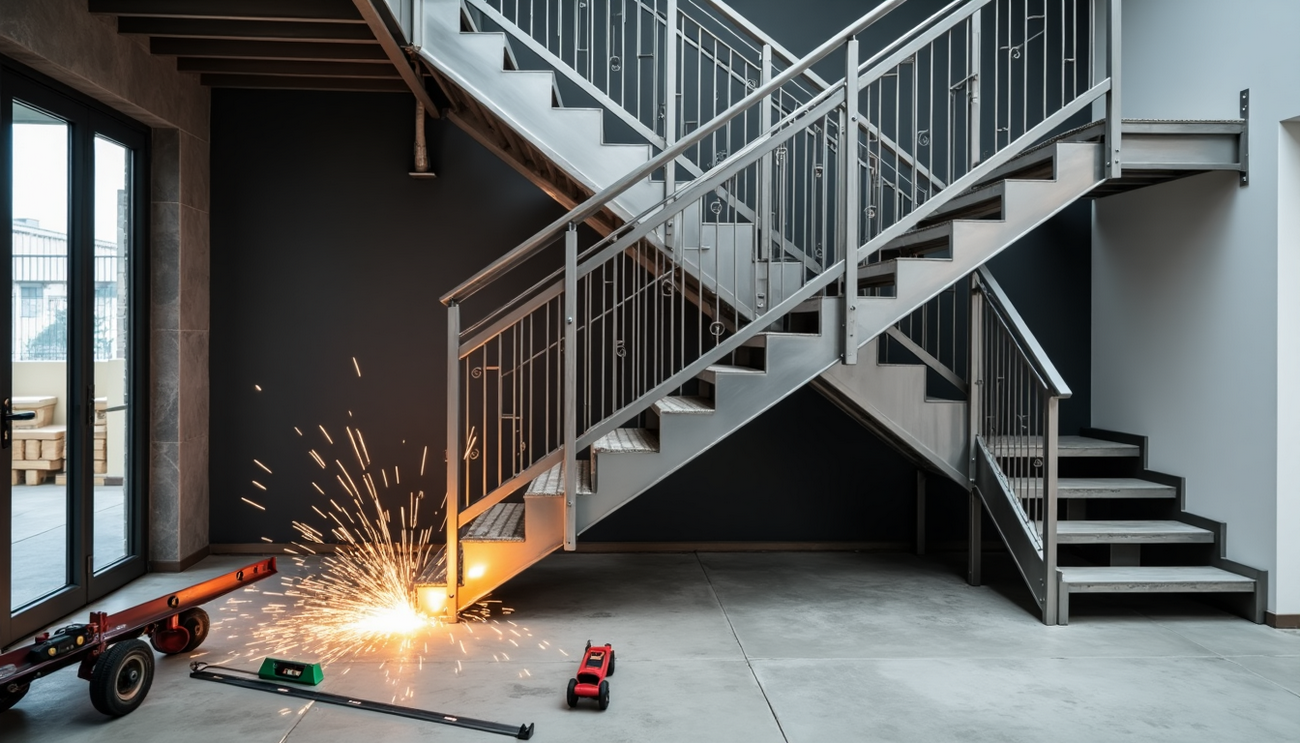

Wykonamy trwałe schody stalowe

Solidnie wykonane schody stalowe mogą wytrzymać nawet 50 lat intensywnego użytkowania. Przede wszystkim prawidłowy montaż schodów stalowych stanowi kluczowy element bezpieczeństwa i funkcjonalności każdego budynku przemysłowego czy mieszkalnego.

Ponadto schody stalowe, wraz z odpowiednio dobranymi kratami pomostowymi i balustradami, tworzą trwałą konstrukcję, która musi spełniać surowe normy bezpieczeństwa. Dlatego właściwe zaplanowanie i wykonanie każdego etapu montażu jest niezbędne dla osiągnięcia optymalnych rezultatów.

W tym praktycznym poradniku przedstawimy szczegółowy proces montażu schodów stalowych - od planowania i przygotowania projektu, przez instalację konstrukcji nośnej, aż po wykończenie i zabezpieczenie antykorozyjne. Dowiesz się, jakie materiały i narzędzia są potrzebne oraz jak krok po kroku wykonać trwałe i bezpieczne schody stalowe.

Planowanie i Przygotowanie Projektu

Prawidłowe zaplanowanie montażu schodów stalowych wymaga dokładnego przestrzegania norm technicznych oraz przemyślanego doboru materiałów. Przede wszystkim należy skupić się na kluczowych aspektach technicznych i bezpieczeństwie konstrukcji.

Wymiary i Obliczenia Techniczne

Projektując schody stalowe, należy przestrzegać ścisłych wytycznych technicznych. Szerokość użytkowa biegu schodowego powinna wynosić minimum 1,2 m w budynkach produkcyjnych. Wysokość stopnia nie może przekraczać 17,5 cm, natomiast szerokość stopnia powinna mieścić się w przedziale 25-32 cm.

Ponadto należy zastosować regułę Blomdela, według której: 2h + s = 60-65 cm (gdzie h oznacza wysokość stopnia, a s jego szerokość). Kąt nachylenia schodów powinien zawierać się w przedziale 30-35 stopni, zapewniając optymalne warunki użytkowania.

Wybór Materiałów Stalowych

Podczas wyboru materiałów stalowych należy wziąć pod uwagę ich właściwości oraz przeznaczenie schodów. Stal nierdzewna wyróżnia się wyjątkową wytrzymałością i odpornością na korozję dzięki zawartości chromu. Materiał ten szczególnie sprawdza się w konstrukcjach zewnętrznych, gdzie jest narażony na działanie wilgoci, opadów i promieni słonecznych.

Następnie należy dobrać odpowiednie elementy łączące. W zależności od konstrukcji, można wykorzystać:

• Złącza MAXCON M10 do otworów Ø 18 mm

• Połączenia baryłkowe fi 16 mm do montażu poręczy

• Mufy wkręcane M8 x 30 mm do połączeń konstrukcyjnych

Narzędzia Potrzebne do Montażu

Dobór odpowiednich narzędzi jest kluczowy dla precyzyjnego wykonania montażu. Przede wszystkim niezbędne są przyrządy laserowe do dokładnych pomiarów wysokości i poziomu. Dodatkowo potrzebne będą standardowe narzędzia montażowe oraz sprzęt spawalniczy, jeśli konstrukcja wymaga spawania elementów.

Podczas planowania należy również uwzględnić specyfikę budynku oraz przewidywaną liczbę użytkowników. W przypadku obiektów użyteczności publicznej, szerokość schodów należy dostosować proporcjonalnie do liczby osób - minimum 0,6 m na każde 100 osób.

Przygotowanie Miejsca Montażu

Dokładne przygotowanie miejsca montażu stanowi fundament udanej instalacji schodów stalowych. Przede wszystkim należy przeprowadzić szczegółową analizę strukturalną materiału podłoża, wykorzystując specjalistyczne skanery do betonu, takie jak PS 300 Ferroscan.

Pomiary i Oznaczenia

Precyzyjne pomiary terenowe wymagają zastosowania profesjonalnych narzędzi pomiarowych. W związku z tym niezbędne jest wykorzystanie laserów obrotowych oraz tachimetrów do określenia właściwego położenia płyty podstawy. Następnie należy zweryfikować:

• Wysokości dolnej i górnej powierzchni stropów

• Wymiary otworów na schody w poziomie stropów

• Długość oraz szerokość w świetle ścian klatki schodowej

• Położenie i wymiary podpór dla schodów

Ponadto kluczowa jest koordynacja z innymi branżami, szczególnie elektryczną, aby uniknąć potencjalnych konfliktów podczas montażu.

Mocowanie Belek Nośnych

Proces mocowania belek nośnych wymaga szczególnej uwagi i precyzji. W pierwszej kolejności należy zastosować wielopunktowe mocowania, które zapewniają doskonałą stabilność konstrukcji - nawet w przypadku ażurowych, lekkich konstrukcji.

Do montażu belek stalowych do betonu stosuje się specjalne systemy kotew posiadające aprobatę ETA. Szczególnie skuteczne okazują się kotwy wkręcane z patronem HUS4-MAX, które pozwalają na:

• Natychmiastowe przyłożenie obciążenia

• Eliminację czasów utwardzania

• Zapewnienie odpowiedniej ilości żywicy w wywierconym otworze

W przypadku schodów zewnętrznych, bieg należy osadzić pod niewielkim kątem w stosunku do poziomu, uzyskując spadek minimum 2 mm na stopnicy schodów. Natomiast przy schodach wewnętrznych zaleca się stosowanie podkładek elastomerowych o właściwościach sprężysto-tłumiących, które redukują odgłosy kroków.

Elementy konstrukcyjne montowane są do ścian oraz posadzek na dwóch kondygnacjach przy użyciu specjalnych kołków stabilizujących. Dzięki temu gotowe schody zachowują stabilność i nie uginają się podczas użytkowania.

Montaż Konstrukcji Nośnej

Montaż konstrukcji nośnej schodów stalowych wymaga ścisłego przestrzegania norm technicznych PN-EN 1090-2. Proces ten powinien być wykonywany wyłącznie przez wykwalifikowane brygady montażowe, posiadające odpowiednie certyfikaty i doświadczenie.

Instalacja Belek Poprzecznych

Montaż rozpoczyna się od instalacji belek policzkowych oraz belek spocznikowych. Następnie elementy te są mocowane do ścian oraz posadzek na dwóch kondygnacjach przy użyciu specjalnych kołków stabilizacyjnych. W związku z tym konstrukcja zachowuje pełną stabilność, eliminując problem uginania się podczas użytkowania.

Ponadto belki opiera się na ścianach wyrównanych mocną zaprawą cementową . Dla dodatkowego wzmocnienia, w wieńcu osadza się przyspawane lub przykręcone wcześniej do belek metalowe kotwy.

Spawanie Elementów Konstrukcyjnych

Proces spawania wymaga szczególnej uwagi i musi być zgodny z najwyższymi standardami branżowymi. Spawacze muszą posiadać odpowiednie certyfikaty, a procesy spawalnicze powinny być zgodne z normami europejskimi. Kryteria niezgodności spawalniczych przyjmuje się według EN ISO 5817 – poziom jakości C.

W trakcie spawania należy zwrócić szczególną uwagę na:

• Kontrolę parametrów spawania

• Jakość połączeń spawanych

• Zabezpieczenie antykorozyjne spoin

• Stabilność konstrukcji podczas procesu

Kontrola Stabilności

Podczas wykonywania prac montażowych niezbędna jest bieżąca kontrola geodezyjna odchyleń oraz stabilności całej konstrukcji. W razie potrzeby wykonuje się dodatkowe usztywnienia poprzez odciągi stężające, które zapobiegają skręceniu i obrotowi konstrukcji.

Wykonawca konstrukcji stalowych zobowiązany jest do sporządzenia planu jakości zgodnie z załącznikiem C PN EN 1090-2. Sam montaż schodów stalowych zwykle trwa jeden dzień, w zależności od złożoności konstrukcji.

Szczególną uwagę należy zwrócić na zachowanie stateczności całej konstrukcji, jak i jej poszczególnych elementów. Przestrzeń między belkami wypełnia się według projektu, najczęściej wykorzystując prefabrykowane płyty żelbetowe, których zaczepy opiera się na stopce belki.

Instalacja Stopni i Podstopnic

Precyzyjny montaż stopni schodowych stanowi kluczowy etap w procesie instalacji schodów stalowych. Przede wszystkim należy zwrócić uwagę na odpowiednie przygotowanie powierzchni montażowych oraz dobór właściwych elementów mocujących.

Mocowanie Stopni

Proces mocowania stopni rozpoczyna się od dokładnego przygotowania zarówno stopni, jak i konstrukcji nośnej. Następnie należy zastosować specjalne kołki rozporowe składające się z wysokiej jakości nylonowej tulei i odpowiednich śrub. W przypadku stopni drewnianych na konstrukcji stalowej, montaż odbywa się przy użyciu dedykowanych dybli o długości 60 mm, które wymagają otworów o średnicy 9 mm w bocznej powierzchni stopni.

Ponadto istotne jest równomierne rozmieszczenie mocowań na całej powierzchni stopni, aby zapobiec ich wyginaniu się lub pękaniu. W przypadku większych konstrukcji schodowych zaleca się zastosowanie dodatkowych wzmocnień w postaci wsporników metalowych montowanych pod stopniami.

Elementy schodów dostarczane są w modułach, których liczba zależy od wybranej konstrukcji i stylu. Moduły te są następnie montowane do ścian oraz posadzek na dwóch kondygnacjach przy użyciu specjalnych kołków, które zapewniają stabilność całej konstrukcji.

Wyrównanie Poziomów

Wyrównanie poziomów stopni wymaga szczególnej precyzji i zastosowania odpowiednich technik pomiarowych. Do regularnej kontroli poziomu niezbędne jest wykorzystanie:

• Poziomicy laserowej do oceny całych sekcji schodów

• Sznurka murarskiego dla dodatkowej weryfikacji

• Miarki stalowej do dokładnych pomiarów odległości

Podczas wyrównywania wysokości stopni należy pamiętać o zachowaniu jednakowej wysokości między kolejnymi elementami. W przypadku wykrycia różnic wysokości między stopniami, konieczne jest zastosowanie systemu korygującego, który polega na stopniowym zwiększaniu wysokości kolejnych stopni o wyliczoną wartość modułu korekcyjnego.

Dla zapewnienia optymalnej stabilności, każdy stopień powinien być solidnie zamocowany do konstrukcji nośnej. Jednocześnie mocowanie nie może być nadmiernie dociśnięte, aby uniknąć uszkodzenia materiału stopni. W przypadku schodów zewnętrznych zaleca się wykonanie niewielkiego spadku, minimum 2 mm na stopnicy, dla odprowadzenia wody.

Wykończenie i Zabezpieczenie

Właściwe wykończenie i zabezpieczenie schodów stalowych zapewnia ich długotrwałą funkcjonalność oraz estetyczny wygląd. Odpowiednie zabezpieczenie antykorozyjne oraz staranny montaż elementów wykończeniowych znacząco wpływają na trwałość całej konstrukcji.

Malowanie Antykorozyjne

Proces zabezpieczenia antykorozyjnego rozpoczyna się od dokładnego przygotowania powierzchni. Przed nałożeniem powłok ochronnych, stal musi zostać oczyszczona do stopnia Sa 2½ lub St 2 według normy PN-ISO 8501-1.

System malowania składa się z dwóch głównych etapów:

• Warstwa podkładowa: grunt epoksydowy INERTA PRIMER 5 nakładany w dwóch warstwach o łącznej grubości 120 mikrometrów

• Warstwa nawierzchniowa: farba poliuretanowa TEKNODUR 50 aplikowana w dwóch warstwach o łącznej grubości 80 mikrometrów

Natomiast w przypadku schodów zewnętrznych szczególnie istotne jest zastosowanie dodatkowych zabezpieczeń przed wilgocią oraz promieniowaniem UV. Ponadto należy pamiętać o regularnej kontroli stanu powłok ochronnych, zwłaszcza w miejscach narażonych na intensywne użytkowanie.

Montaż Poręczy

Montaż poręczy wymaga szczególnej uwagi ze względu na aspekty bezpieczeństwa. Przede wszystkim średnica poręczy nie powinna przekraczać 7 cm, aby zapewnić wygodny chwyt. W związku z tym poręcz musi być zamontowana w odległości minimum 5 cm od ściany.

Do mocowania poręczy stalowej wykorzystuje się:

• Śruby z kołkami rozporowymi

• Kotwy do połączeń konstrukcyjnych

• Elementy zabezpieczające przed zsuwaniem się

Ponadto w przypadku poręczy zewnętrznych należy zwrócić szczególną uwagę na system mocowania, który nie może uszkodzić warstwy hydroizolacji na ścianie zewnętrznej. Następnie wszystkie połączenia śrubowe muszą zostać dokładnie sprawdzone pod kątem stabilności.

Kontrola Końcowa

Końcowa kontrola jakości obejmuje szereg szczegółowych sprawdzeń. Zgodnie z wymogami art. 62 Prawa budowlanego, użytkownik powinien przeprowadzać regularne kontrole stanu technicznego:

1. Coroczne sprawdzenie elementów narażonych na szkodliwe wpływy atmosferyczne

2. Pięcioletnie badanie stanu technicznego i przydatności do użytkowania

Podczas kontroli końcowej szczególną uwagę należy zwrócić na:

• Stan powłoki antykorozyjnej

• Kompletność systemu mocowań

• Stabilność połączeń spawanych

• Drożność otworów montażowych i drenażowych

W przypadku wykrycia jakichkolwiek nieprawidłowości, elementy należy bezzwłocznie wymienić na nowe, dostarczone przez producenta systemu. Przede wszystkim nie dopuszcza się wykonywania samodzielnych napraw konstrukcji bez uzyskania pozwolenia i zatwierdzenia sposobu wykonania naprawy przez producenta.

Dla zapewnienia długotrwałej ochrony, zaleca się regularne czyszczenie konstrukcji przy użyciu miękkich ściereczek i łagodnych detergentów, unikając agresywnych środków chemicznych. W przypadku schodów zewnętrznych konieczne jest stosowanie specjalnych nakładek antypoślizgowych, które zwiększają bezpieczeństwo użytkowania szczególnie w warunkach atmosferycznych.

Wnioski

Prawidłowo wykonane schody stalowe stanowią trwały i bezpieczny element każdego budynku. Przede wszystkim szczegółowe planowanie, precyzyjny montaż oraz właściwe zabezpieczenie antykorozyjne decydują o długoletniej funkcjonalności konstrukcji.

Dodatkowo przestrzeganie norm technicznych, stosowanie odpowiednich materiałów oraz fachowe wykonanie każdego etapu prac gwarantują bezpieczeństwo użytkowania. Szczególną uwagę należy zwrócić na regularne kontrole stanu technicznego - coroczne przeglądy elementów narażonych na czynniki atmosferyczne oraz kompleksowe badania co pięć lat.

Wreszcie właściwa konserwacja, obejmująca czyszczenie konstrukcji i kontrolę powłok ochronnych, znacząco wydłuża żywotność schodów stalowych. Ostatecznie profesjonalnie zamontowane schody stalowe, przy odpowiedniej dbałości, mogą służyć nawet przez 50 lat, zachowując pełną funkcjonalność i estetyczny wygląd.
