Hale sportowe od środka: Tajniki konstrukcji stalowych w

Hale sportowe stanowią kluczowy element infrastruktury sportowej, przechodzi znaczącą transformację technologiczną. Nowoczesne konstrukcje stalowe zrewolucjonizowały sposób projektowania i budowy tych obiektów, oferując bezprecedensową kombinację wytrzymałości, elastyczności oraz efektywności kosztowej.

Przede wszystkim, współczesne rozwiązania konstrukcyjne umożliwiają tworzenie przestronnych obiektów bez podpór pośrednich, co znacząco poprawia funkcjonalność przestrzeni sportowych. Konstrukcje stalowe dodatkowo wyróżniają się szybszym czasem montażu w porównaniu do tradycyjnych metod budowlanych. W rzeczywistości, prefabrykacja elementów stalowych może skrócić czas realizacji inwestycji nawet o 40% w porównaniu z konstrukcjami żelbetowymi.

W niniejszym artykule przeanalizujemy szczegółowo różne aspekty konstrukcji stalowych wykorzystywanych w halach sportowych. Omówimy typowe układy konstrukcyjne, kwestie bezpieczeństwa, rozwiązania poprawiające komfort użytkowania, możliwości adaptacyjne oraz aspekty ekonomiczne związane z budową i eksploatacją hal stalowych. Jednak zanim zagłębimy się w techniczne szczegóły, warto zrozumieć fundamentalne zalety, jakie konstrukcje stalowe wnoszą do nowoczesnych obiektów sportowych.

Typowe układy konstrukcyjne hal stalowych

Konstrukcje hal sportowych wykorzystują zaawansowane rozwiązania techniczne, które znacząco różnią się od tradycyjnych metod budowlanych. Współczesne hale sportowe charakteryzują się innowacyjnymi układami konstrukcyjnymi, które zapewniają zarówno wytrzymałość, jak i funkcjonalność.

Prefabrykowane słupy żelbetowe i kratownice stalowe

Jednym z najpopularniejszych rozwiązań stosowanych w budowie nowoczesnych hal sportowych jest połączenie prefabrykowanych słupów żelbetowych z kratownicami stalowymi. Główna konstrukcja nośna tego typu hal składa się z prefabrykowanych elementów żelbetowych pełniących funkcję słupów oraz z dźwigarów kratowych wykonanych ze stali. Tego rodzaju konstrukcja oferuje istotną zaletę - przestrzeń między elementami kratownic można z łatwością wykorzystać do poprowadzenia instalacji wentylacyjnej oraz elektrycznej.

Przede wszystkim, taki układ konstrukcyjny umożliwia uzyskanie dużych rozpiętości bez konieczności stosowania dodatkowych wewnętrznych podpór pośrednich. To rozwiązanie ma szczególne znaczenie dla hal sportowych, w których przestrzeń musi pozostać niezakłócona przez dodatkowe elementy konstrukcyjne. Konstrukcje te są również stosowane w obiektach wymagających płaskich sufitów, takich jak chłodnie.

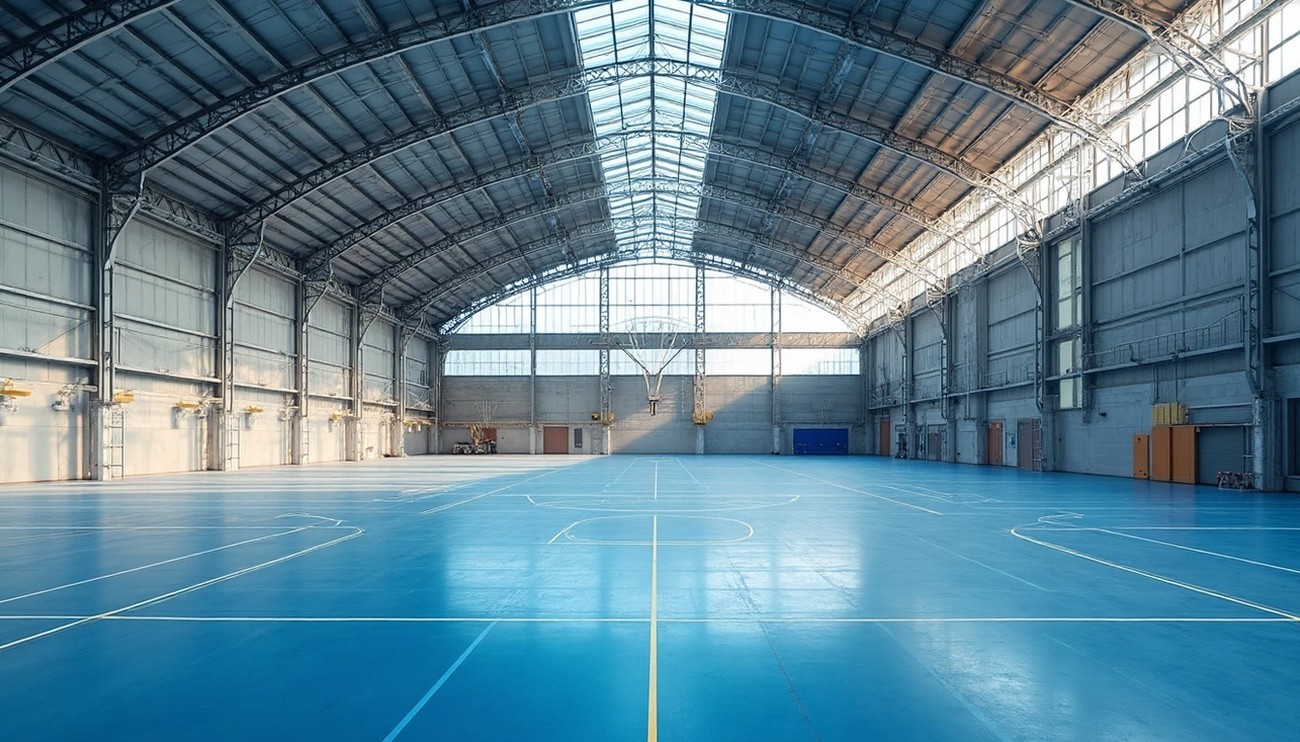

Samonośne konstrukcje łukowe bez podpór pośrednich

Alternatywnym, coraz popularniejszym rozwiązaniem są samonośne konstrukcje łukowe. Technologia ta jest stosowana od 1985 roku, a przez ten czas zrealizowano ponad 3000 projektów na całym świecie. Najważniejszą zaletą tej technologii jest możliwość pokrycia przestrzeni o szerokości nawet do 50 metrów bez konieczności stosowania podpór. Dla porównania, tradycyjne hale mają zazwyczaj znacznie mniejsze rozpiętości.

Z kolei dzięki samonośnej konstrukcji, która jednocześnie pełni funkcję pokrycia dachowego, eliminuje się potrzebę instalowania dodatkowych warstw dachu. Hale sportowe wykorzystujące tę technologię są wykonane z wysokiej jakości stali konstrukcyjnej S320GD z powłoką ALUZINC®, zapewniającą długotrwałą odporność na korozję. Co więcej, konstrukcje te są wyjątkowo odporne na warunki atmosferyczne - wytrzymują obciążenie śniegiem do 600 kg/m² oraz wiatr o sile do 7 stopni w skali Richtera.

Natomiast istotną zaletą jest również szybkość montażu - budowa hali o powierzchni 1000 m² może zostać zakończona w ciągu zaledwie 14 dni. Dodatkowo, konstrukcje łukowe można łatwo rozebrać i przenieść w inne miejsce.

Różnice między halami stalowymi a żelbetowymi

W porównaniu do tradycyjnych hal żelbetowych, nowoczesne hale stalowe łączą zalety ciężkiego budownictwa żelbetowego z lekkim budownictwem modułowym. Najważniejszą różnicą jest koszt - hale stalowe stanowią znacznie tańsze rozwiązanie, ponieważ są konstruowane z prefabrykowanych modułów, co skraca czas budowy oraz obniża jej koszty.

Jednakże hale żelbetowe posiadają również swoje zalety, przede wszystkim naturalną odporność ogniową. Właśnie z tego powodu inwestorzy często decydują się na rozwiązania hybrydowe, w których słupy wykonywane są jako żelbetowe, a konstrukcja dachu jako stalowa. Słupy żelbetowe ułatwiają spełnienie wymagań ochrony przeciwpożarowej, podczas gdy lżejsza stalowa konstrukcja dachu jest szybsza i łatwiejsza w montażu.

Ponadto technologia żelbetowa umożliwia wznoszenie obiektów o bardzo dużych rozmiarach dzięki stosowaniu betonu sprężonego. Najpoważniejszym mankamentem tej technologii są jednak długie przerwy technologiczne niezbędne do uzyskania odpowiedniej wytrzymałości oraz ograniczenia związane z pogodą.

Bezpieczeństwo konstrukcji stalowych w obiektach sportowych

Bezpieczeństwo w halach sportowych to kwestia nadrzędna, szczególnie gdy mówimy o konstrukcjach stalowych, stanowią dominujący wybór inwestorów. Odpowiednie zabezpieczenia ogniowe i systemy ewakuacyjne mają kluczowe znaczenie dla ochrony życia użytkowników tych obiektów.

Zgodność z normami przeciwpożarowymi PN-EN

Projektując hale sportowe o konstrukcji stalowej, należy bezwzględnie przestrzegać europejskich norm Eurokod PN-EN 1993. Dokument ten określa minimalne kryteria dotyczące nośności, stabilności statycznej oraz odporności ogniowej. Stal, mimo swoich licznych zalet konstrukcyjnych, ma poważną wadę - pod wpływem wysokiej temperatury szybko traci swoje właściwości nośne. W praktyce przyjmuje się, że granica bezpieczeństwa dla elementów nośnych znajduje się przy temperaturze 450°C.

W Polsce od 2018 roku obowiązują zaktualizowane wymagania zawarte w rozporządzeniu Ministra Infrastruktury dotyczące warunków technicznych budynków. Nakładają one wymóg, aby konstrukcja budynku zachowała w razie pożaru nośność przez określony czas. Dla hal sportowych jest to szczególnie istotne, ponieważ przebywają w nich duże grupy osób.

Odporność ogniowa konstrukcji stalowych jest uzależniona przede wszystkim od dwóch parametrów: wskaźnika masywności przekroju (U/A) oraz temperatury krytycznej stali. Im wyższa wartość współczynnika masywności kształtu, tym grubszej izolacji wymaga dany element konstrukcyjny.

Systemy ewakuacyjne i odporność ogniowa

Hale sportowe wymagają przemyślanych systemów ewakuacyjnych, które umożliwiają szybkie opuszczenie budynku w przypadku zagrożenia. Wyróżniamy dwa rodzaje ewakuacji: planową oraz doraźną. W obiektach sportowych zastosowanie ma głównie ewakuacja I stopnia, która zakłada niezwłoczne przemieszczanie ludzi z terenów, gdzie nastąpiło bezpośrednie zagrożenie.

Zgodnie z polskimi normami, przejścia ewakuacyjne w halach sportowych o wysokości powyżej 5 metrów muszą być powiększone o 1/4 w stosunku do standardowych wymiarów. Podczas ewakuacji nie wolno używać wind, należy korzystać wyłącznie ze schodów.

Aby zwiększyć odporność ogniową konstrukcji stalowych, stosuje się:

• Powłoki ogniochronne natryskiwane bezpośrednio na konstrukcję, zawierające włókna mineralne, wermikulit, perlit i żużel, które pozwalają uzyskać odporność ogniową nawet do 4 godzin

• Okładziny ogniotrwałe, które również zapewniają ochronę do 4 godzin

• Powłoki pęczniejące, ekonomiczne rozwiązanie dające ochronę do godziny trwania pożaru

Dodatkowo, obiekt powinien być wyposażony w system oświetlenia awaryjnego i ewakuacyjnego, które zgodnie z normą PN-EN 1838:2005 musi działać przez minimum godzinę.

Wpływ przeglądów okresowych na trwałość konstrukcji

Regularne przeglądy techniczne są nieodzownym elementem utrzymania bezpieczeństwa hal sportowych o konstrukcji stalowej. Kontrole te powinny być wykonywane przez uprawnione do tego instytucje, takie jak Inspekcja Nadzoru Budowlanego, która weryfikuje zgodność z projektem i obowiązującymi normami.

Istotnym aspektem jest również certyfikacja materiałowa. Certyfikaty wydawane przez uprawnione instytucje potwierdzają jakość stali użytej do budowy hali i świadczą o tym, że została ona wyprodukowana zgodnie z obowiązującymi przepisami oraz podlegała badaniom potwierdzającym deklarowane parametry.

Warto podkreślić, że nowoczesne systemy zabezpieczeń przeciwpożarowych wymagają regularnych testów i konserwacji. Dotyczy to zarówno systemów wykrywania pożaru, jak i urządzeń oddymiających oraz gaśniczych. Statystyki pokazują, że mimo niewielkiego udziału procentowego pożarów w obiektach przemysłowych (2,2% wszystkich pożarów), wynikające z nich straty finansowe stanowią aż 25% wszystkich strat pożarowych. Dlatego też inwestorzy coraz częściej decydują się na rozwiązania hybrydowe, w których słupy wykonywane są jako żelbetowe (naturalna odporność ogniowa), a konstrukcja dachu jako stalowa (szybszy i łatwiejszy montaż).

Komfort użytkowania: światło, akustyka i nawierzchnie

Projektowanie nowoczesnych hal sportowych wykracza daleko poza podstawowe aspekty konstrukcyjne. Komfort użytkowników stał się równie istotnym czynnikiem co bezpieczeństwo i stabilność budynku. Trzy kluczowe elementy decydujące o funkcjonalności obiektów sportowych to odpowiednie doświetlenie, akustyka oraz nawierzchnie.

Świetliki dachowe i doświetlenia ścienne z poliwęglanu

Świetliki dachowe stanowią optymalne rozwiązanie maksymalizujące dostęp światła dziennego w halach sportowych. Dzięki nim naturalne światło penetruje wnętrze obiektu, zapewniając komfortowe warunki dla użytkowników. Warto podkreślić, że światło zenitalne (padające z góry) jest trzykrotnie jaśniejsze w porównaniu do standardowego światła bocznego. Oznacza to, że relatywnie małe otwory w dachu dostarczają tyle samo światła, co znacznie większe okna umieszczone w ścianach.

Standardowy świetlik przemysłowy ma szerokość od 2,80 m do 6,00 m i może posiadać praktycznie dowolną długość. Co istotne, im dłuższy jest świetlik, tym bardziej ekonomiczne staje się jego zastosowanie. Nowoczesne świetliki dachowe pełnią jednocześnie kilka funkcji:

• dostarczają naturalnego oświetlenia

• umożliwiają naturalną wentylację pomieszczeń

• mogą pełnić funkcję systemu oddymiania w przypadku pożaru

Naświetla ścienne z poliwęglanu to alternatywne rozwiązanie, szczególnie popularne przy modernizacji istniejących obiektów. Są doskonałym zamiennikiem dla starych okien ze szkła zbrojonego. Poliwęglan, jako materiał konstrukcyjny, łączy w sobie wyjątkowe właściwości - jest odporny na skrajne temperatury (od -40°C do +120°C), charakteryzuje się doskonałą termoizolacyjnością oraz wysokim stopniem przepuszczalności światła.

Jednakże kluczową zaletą świetlików i naświetli z poliwęglanu jest ich wpływ na oszczędność energii. Koszt zakupu i montażu szybko zwraca się w postaci niższych rachunków za oświetlenie sztuczne . Ponadto wystarczająca ilość światła dziennego pozytywnie wpływa na samopoczucie i wydajność osób korzystających z hal sportowych.

Systemy wentylacji i izolacji termicznej

Odpowiednia wentylacja i izolacja termiczna w halach sportowych nie są wyłącznie kwestią komfortu, lecz także bezpieczeństwa i ekonomii użytkowania. W nowoczesnych obiektach najczęściej wykorzystuje się systemy wentylacji mechanicznej, które umożliwiają kontrolę ilości i kierunku przepływu powietrza.

Najnowszym trendem jest stosowanie rekuperatorów, które odzyskują ciepło z powietrza wywiewanego, znacząco obniżając koszty ogrzewania. Ponadto wiele hal sportowych wykorzystuje automatyczne systemy sterujące wyposażone w czujniki temperatury, wilgotności oraz obecności, co pozwala na optymalizację zużycia energii.

Izolacja termiczna jest nie tylko kwestią komfortu użytkowników, ale przede wszystkim realnych oszczędności. Zastosowanie świetlików przemysłowych z odpowiednią izolacją zapewnia skuteczną ochronę termiczną zgodną z europejskimi atestami.

Technologie posadzek: asfalt, guma, akryl

Nawierzchnie w halach sportowych muszą spełniać rygorystyczne wymagania dotyczące trwałości, bezpieczeństwa oraz komfortu użytkowania. Jednym z innowacyjnych rozwiązań jest tzw. gumowy asfalt (AMG), wykorzystujący rozdrobnioną gumę z opon samochodowych jako dodatek do asfaltu drogowego.

Nawierzchnie wykonane w technologii gumowego asfaltu charakteryzują się wieloma zaletami. Przede wszystkim zwiększają przyczepność, skracają drogę hamowania oraz znacząco obniżają poziom hałasu - nawet o 2-5 dB w porównaniu do tradycyjnych nawierzchni. Dodatkowo technologia ta jest przyjazna dla środowiska, ponieważ do wykonania kilometra warstwy ścieralnej wykorzystuje się około 3400 zużytych opon.

Alternatywnym rozwiązaniem są posadzki szybkowiążące na bazie żywic metakrylowych (MMA). Ich główną zaletą jest krótki czas wiązania - mogą być użytkowane już po 2 godzinach od ukończenia aplikacji. Systemy te charakteryzują się również wysoką odpornością chemiczną, odpornością na zmiany temperatur oraz łatwością czyszczenia.

Dlatego też, dobierając nawierzchnię do hali sportowej, należy uwzględnić specyfikę dyscyplin, które będą w niej uprawiane. Każdy sport charakteryzuje się innymi wymaganiami dotyczącymi przyczepności oraz amortyzacji podłoża. Warto pamiętać, że właściwa akustyka hali sportowej jest równie istotna co jej oświetlenie czy wentylacja. Duża kubatura połączona z twardymi materiałami wykończeniowymi powoduje, że nawet podczas standardowej lekcji WF-u poziom hałasu może osiągać około 80 decybeli. Dlatego nowoczesne obiekty sportowe wyposażane są w systemowe sufity podwieszane oraz "miękkie" materiały dźwiękochłonne na ścianach.

Możliwości adaptacyjne i rozbudowa hal stalowych

Jedną z największych zalet konstrukcji stalowych jest ich wszechstronność i potencjał adaptacyjny. W przeciwieństwie do tradycyjnych budynków, hale sportowe o konstrukcji stalowej oferują niespotykaną elastyczność zarówno w zakresie początkowego projektu, jak i późniejszych modyfikacji.

Systemowe obudowy ścian i dachów

Nowoczesne hale sportowe wykorzystują systemowe rozwiązania konstrukcyjne oraz obudowy ścian i dachu, które umożliwiają łatwą i ekonomiczną adaptację pomieszczeń w miarę zmieniających się potrzeb. Najczęściej stosowanym materiałem do tego typu konstrukcji są płyty warstwowe, które stanowią obecnie niekwestionowanego lidera wśród rozwiązań do obudowy hal stalowych.

Płyty warstwowe mogą być montowane zarówno w pionie, jak i w poziomie, co daje projektantom znaczną swobodę w kształtowaniu przestrzeni. Ponadto umożliwiają wybór szerokiej gamy kolorystycznej, zapewniając wysoką estetykę obiektu. Ich istotną zaletą jest również doskonała izolacja termiczna, która sprawia, że utrzymanie odpowiedniej temperatury zimą nie stanowi problemu.

Modułowość i łatwość przebudowy

System modułowy pozwala na szybki i łatwy montaż, demontaż, przebudowę oraz przeniesienie hali w dowolnie wybrane miejsce. Ta elastyczność jest szczególnie cenna, gdy:

• Aktualnie użytkowany obiekt nie spełnia wymagań lub został zarezerwowany na dłuższy okres

• Potrzebne jest rozwiązanie tymczasowe (np. na czas budowy trwałej hali)

• Hala sportowa ucierpiała w wyniku nieszczęśliwego zdarzenia

Istotną zaletą konstrukcji modułowych jest możliwość łączenia ich w dowolne konfiguracje, w tym piętrowe, rozbudowując o kolejne segmenty. Najczęściej rozbudowywanie hali polega na zwiększaniu jej długości, rzadziej dotyczy to szerokości. Dobrą praktyką wśród projektantów jest uwzględnienie potencjalnej rozbudowy już na etapie projektowania, np. poprzez umieszczenie stężeń dachowych oraz ściennych w przedskrajnych, a nie skrajnych polach.

Zastosowanie w różnych dyscyplinach sportowych

Dzięki swojej elastyczności konstrukcje stalowe doskonale sprawdzają się w obiektach przeznaczonych do różnych dyscyplin sportowych. Wysokość konstrukcji można dostosować do wymagań konkretnego sportu, na przykład zwiększyć dla dyscyplin wymagających większej przestrzeni, takich jak koszykówka czy siatkówka.

Hale stalowe z powodzeniem funkcjonują jako boiska piłkarskie, hale gimnastyczne, a nawet obiekty pływackie. Przykładem uniwersalnego zastosowania może być hala lekkoatletyczna z pełnowymiarową bieżnią i skocznią. Specjalne wymagania dotyczące przestrzeni, w tym wysokości i rozpiętości wolnej od podpór i lin stężających, są szczególnie istotne w zależności od uprawianej dyscypliny.

Konstrukcje stalowe umożliwiają także łatwą adaptację przez zastosowanie odpowiednich systemów oświetleniowych i wentylacyjnych, które znacząco poprawiają komfort użytkowania.

Koszty budowy i eksploatacji hal stalowych

Aspekt finansowy często decyduje o wyborze technologii budowlanej. Koszty inwestycyjne oraz późniejsze wydatki eksploatacyjne stanowią kluczowe czynniki przy podejmowaniu decyzji o budowie obiektów sportowych.

Wpływ prefabrykacji na czas i koszt budowy

Prefabrykacja elementów stalowych znacząco skraca czas realizacji inwestycji. Budowa hali stalowej może trwać zaledwie 1-2 tygodnie, podczas gdy wzniesienie obiektu murowanego wymaga nawet 4-5 miesięcy. Co istotne, konstrukcje stalowe można montować przez cały rok niezależnie od warunków atmosferycznych, natomiast prace murarskie są uzależnione od pogody.

Przede wszystkim prefabrykacja umożliwia równoległe przygotowanie wielu komponentów, co redukuje czas pracy na placu budowy. Ponadto niższe koszty wynikają również z mniejszej liczby pracowników potrzebnych do montażu oraz mniejszego zużycia sprzętu, paliwa i energii elektrycznej.

Izolacyjność a koszty ogrzewania i chłodzenia

Nowoczesne płyty warstwowe zapewniają doskonałą izolacyjność termiczną budynku, co bezpośrednio przekłada się na niższe koszty ogrzewania i chłodzenia. Konstrukcje stalowe z dodatkową termoizolacją wiążą się wprawdzie z wyższym kosztem początkowym, jednakże w pełnym cyklu życia obiektu stanowią bardzo opłacalne rozwiązanie.

Porównanie kosztów z halami murowanymi

Hale stalowe są tańsze w budowie nie tylko ze względu na cenę materiałów, ale także krótszy czas realizacji. Dodatkowo elewacja hali stalowej jest prosta w utrzymaniu i nie wymaga specjalnych zabiegów konserwacyjnych. Natomiast koszt ocieplenia i wykończenia ściany murowanej jest wyższy niż koszt postawienia ściany z płyt warstwowych. Warto również zaznaczyć, że konstrukcje stalowe umożliwiają demontaż i przeniesienie hali w inne miejsce, co jest niemożliwe w przypadku budynków murowanych.

Wnioski

Podsumowując, konstrukcje stalowe stanowią przełomowe rozwiązanie w budownictwie hal sportowych. Zaprezentowane układy konstrukcyjne, od prefabrykowanych słupów żelbetowych z kratownicami stalowymi po samonośne konstrukcje łukowe, zmieniają oblicze obiektów sportowych. Niewątpliwie największą zaletą konstrukcji stalowych pozostaje możliwość tworzenia rozległych przestrzeni bez podpór pośrednich, co szczególnie sprawdza się w przypadku obiektów sportowych.

Bezpieczeństwo użytkowników hal sportowych zajmuje nadrzędne miejsce podczas projektowania i eksploatacji tych obiektów. Odpowiednie zabezpieczenia przeciwpożarowe, przemyślane systemy ewakuacyjne oraz regularne przeglądy techniczne zapewniają długotrwałą i bezpieczną eksploatację konstrukcji stalowych. Warto zaznaczyć, że rozwiązania hybrydowe, łączące żelbetowe słupy ze stalową konstrukcją dachu, zyskują na popularności dzięki połączeniu naturalnej odporności ogniowej betonu z lekkością i szybkością montażu stali.

Komfort użytkowania hal sportowych zależy w dużej mierze od właściwego doświetlenia, akustyki oraz doboru nawierzchni. Zastosowanie świetlików dachowych i naświetli ściennych z poliwęglanu znacząco poprawia warunki oświetleniowe, jednocześnie obniżając koszty energii elektrycznej. Natomiast nowoczesne posadzki, wykonane z gumowego asfaltu czy żywic metakrylowych, zapewniają odpowiednią amortyzację i przyczepność dostosowaną do różnych dyscyplin sportowych.

Elastyczność i modułowość konstrukcji stalowych umożliwia łatwą adaptację obiektów do zmieniających się potrzeb. Systemowe obudowy ścian i dachów, wykonane głównie z płyt warstwowych, pozwalają na szybką przebudowę czy rozbudowę istniejących hal. Możliwość demontażu i przeniesienia konstrukcji w inne miejsce stanowi dodatkowy atut, nieosiągalny w przypadku tradycyjnych budynków murowanych.

Analiza ekonomiczna jasno wskazuje na przewagę hal stalowych nad murowanymi. Krótszy czas budowy, mniejsze zapotrzebowanie na siłę roboczą oraz możliwość prowadzenia prac niezależnie od warunków atmosferycznych przekładają się na niższe koszty inwestycyjne. Dodatkowo nowoczesne materiały izolacyjne zapewniają doskonałą izolacyjność termiczną, co z kolei obniża koszty eksploatacyjne związane z ogrzewaniem i chłodzeniem obiektu.

Patrząc w przyszłość, technologia konstrukcji stalowych będzie się nadal rozwijać, oferując coraz bardziej zaawansowane, energooszczędne i funkcjonalne rozwiązania dla hal sportowych. Połączenie wytrzymałości, elastyczności i efektywności kosztowej sprawia, że konstrukcje stalowe pozostaną dominującym wyborem inwestorów w sektorze obiektów sportowych przez kolejne lata.
