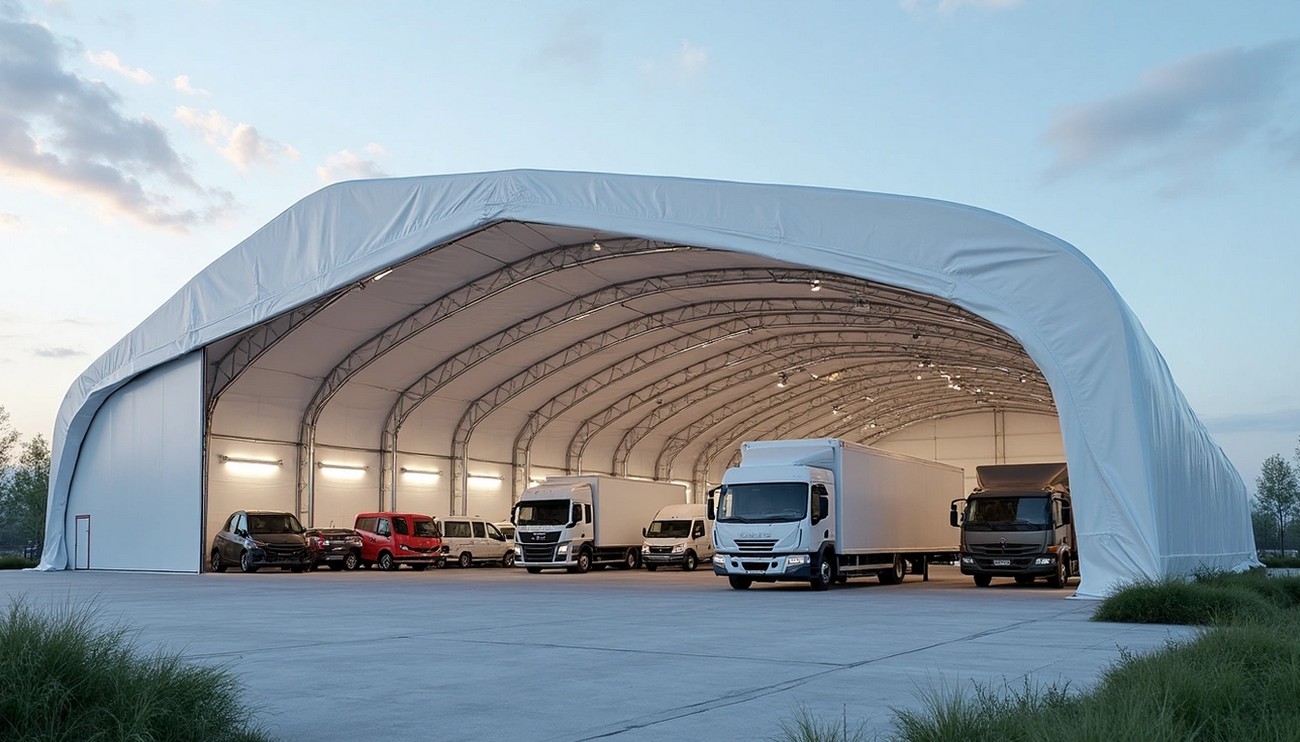

Hala namiotowa o dużych gabarytach

Hala Namiotowa dla Pojazdów: Jak Dobrać Wymiary dla Floty Mieszanej?

Hala namiotowa stanowi praktyczne rozwiązanie dla firm potrzebujących elastycznej przestrzeni do przechowywania pojazdów różnego typu. Jednak właściwy dobór wymiarów takiej konstrukcji dla floty mieszanej może okazać się znaczącym wyzwaniem. Zbyt mała powierzchnia uniemożliwi efektywne wykorzystanie przestrzeni, podczas gdy zbyt duża niepotrzebnie zwiększy koszty inwestycji.

Przede wszystkim należy uwzględnić specyfikę każdego typu pojazdu w posiadanej flocie - od samochodów osobowych, przez busy i dostawcze, aż po ciężarówki. W rzeczywistości różnice w wymaganiach przestrzennych między nimi są znaczące. Dlatego odpowiednie zaplanowanie wymiarów hali namiotowej wpływa nie tylko na funkcjonalność obiektu, ale również na jego konstrukcję, rodzaj dachu, system wentylacji oraz typ bram wjazdowych.

Projektując halę namiotową dla floty mieszanej, warto również wziąć pod uwagę przyszły rozwój firmy i potencjalne zmiany w strukturze posiadanych pojazdów. Z jednej strony konstrukcja powinna być dostosowana do obecnych potrzeb, z drugiej - oferować możliwość adaptacji do zmieniających się warunków. W tym artykule przedstawimy kluczowe aspekty, które należy rozważyć podczas planowania wymiarów hali namiotowej dla różnorodnych pojazdów.

Rodzaje pojazdów a wymagania przestrzenne hali

Dobór odpowiednich wymiarów hali namiotowej do przechowywania różnorodnych pojazdów wymaga precyzyjnego planowania. Każdy typ pojazdu charakteryzuje się innymi gabarytami, co bezpośrednio przekłada się na parametry techniczne całej konstrukcji. Przyjrzyjmy się dokładniej wymaganiom przestrzennym dla poszczególnych rodzajów pojazdów.

Minimalne wymiary dla samochodów osobowych

Projektując halę namiotową z myślą o samochodach osobowych, należy pamiętać o standardowych wymiarach miejsc postojowych. Zgodnie z przepisami, minimalne wymiary stanowiska postojowego dla samochodu osobowego powinny wynosić 2,5 m szerokości oraz 5 m długości. W przypadku miejsc przeznaczonych dla osób niepełnosprawnych, wymiary te zwiększają się do 3,6 m szerokości przy zachowaniu tej samej długości.

Warto również zauważyć, że przy usytuowaniu miejsc postojowych wzdłuż jezdni, wymiary ulegają zmianie. W takim przypadku szerokość miejsca powinna wynosić co najmniej 3,6 m (z możliwością zmniejszenia do 2,5 m, jeśli zapewniono możliwość korzystania z przylegającego dojścia), a długość zwiększa się do 6 m.

Planując rozmieszczenie pojazdów osobowych w hali namiotowej, należy uwzględnić także przestrzeń manewrową między stanowiskami, co dodatkowo zwiększa wymaganą powierzchnię całkowitą.

Wymagania dla busów i pojazdów dostawczych

Pojazdy dostawcze i busy, ze względu na swoje większe gabaryty, wymagają przestronniejszych stanowisk niż samochody osobowe. Choć w przytoczonych materiałach brakuje szczegółowych wytycznych dotyczących konkretnie busów, można odnieść się do standardów dla autobusów, które wymagają stanowisk o minimalnych wymiarach 4 m szerokości oraz 10 m długości .

Przy usytuowaniu stanowisk wzdłuż jezdni, przestrzeń ta powinna mieć wymiary co najmniej 3 m szerokości oraz 19 m długości. Oczywiście dla mniejszych pojazdów dostawczych wymiary te mogą być odpowiednio zredukowane, zachowując jednak proporcjonalnie większe rozmiary niż dla samochodów osobowych.

Dodatkowo przy projektowaniu przestrzeni dla pojazdów dostawczych należy przewidzieć szersze ciągi komunikacyjne umożliwiające wygodne manewrowanie oraz przestrzeń na ewentualne załadunki i rozładunki towarów.

Specyfika przechowywania pojazdów ciężarowych

Pojazdy ciężarowe, zwłaszcza typu TIR, stawiają najbardziej wymagające warunki przestrzenne. Standardowe stanowisko postojowe dla samochodu ciężarowego powinno mieć co najmniej 3,5 m szerokości oraz 8 m długości. Natomiast przy usytuowaniu wzdłuż jezdni wymiary te zmieniają się na minimum 3 m szerokości i 15 m długości.

Szczególnie istotne są wymiary bram wjazdowych, które dla pojazdów typu TIR powinny mieć wysokość 4,5 m oraz szerokość 4,0 m, umożliwiając swobodny wjazd i wyjazd. Biorąc pod uwagę, że standardowy TIR ma długość około 16 metrów, zalecane długości hal to 18, 21 lub 24 metry, co zapewnia odpowiednią przestrzeń roboczą wokół pojazdu.

Optymalna szerokość hali dla samochodów ciężarowych to minimum 9 metrów, co gwarantuje ergonomię napraw i swobodny dostęp do wszystkich części pojazdu. Taka przestronność umożliwia efektywne przeprowadzanie prac naprawczych, konserwacyjnych oraz przeglądów technicznych, co bezpośrednio wpływa na czas obsługi pojazdów.

Pamiętajmy również, że niezależnie od typu pojazdów, stanowiska postojowe i dojazdy manewrowe powinny posiadać nawierzchnię utwardzoną lub co najmniej gruntową stabilizowaną, ze spadkiem zapewniającym odpływ wody. Jest to szczególnie istotne przy przechowywaniu ciężkich pojazdów, które mogą powodować deformacje mniej stabilnego podłoża.

Wpływ wymiarów hali na konstrukcję stalową

Wymiary hali namiotowej bezpośrednio wpływają na jej konstrukcję stalową i dobór poszczególnych elementów nośnych. Modułowa budowa tych konstrukcji umożliwia dostosowanie ich wielkości do konkretnych potrzeb, jednakże każda zmiana parametrów wymaga odpowiedniego przeliczenia i wzmocnienia elementów strukturalnych.

Zwiększenie liczby słupów i dźwigarów

Gabaryty hali namiotowej mają kluczowy wpływ na liczbę i rozmieszczenie głównych elementów konstrukcyjnych. W zależności od rozpiętości hali stosuje się różne układy nośne. Hale jednonawowe mogą mieć szerokość 9, 10, 12 lub 15 metrów, przy wysokości w okapie wynoszącej 4, 4,5 lub 5 metrów. Przy większych obiektach często stosuje się układy wielonawowe, gdzie rozpiętość poszczególnych elementów może sięgać od 12 do nawet 30 metrów.

Rozstaw ram głównych w konstrukcji stalowej hali namiotowej jest uzależniony przede wszystkim od lokalizacji montażu oraz przewidywanych obciążeń. W praktyce najczęściej stosuje się rozstaw co około 5 metrów, choć może on być modyfikowany w zależności od specyficznych wymagań. Podczas projektowania należy uwzględnić, że zwiększając wymiary hali, proporcjonalnie zwiększamy także ilość poszczególnych elementów konstrukcyjnych .

Warto zaznaczyć, że producenci hal namiotowych często projektują je jako obiekty tymczasowe, co pozwala na przyjmowanie zmniejszonych obciążeń śniegiem (0,2 kN/m² zamiast standardowych 0,56 kN/m² dla strefy 1). Rozwiązanie to ma bezpośredni wpływ na dobór liczby i wytrzymałości słupów oraz dźwigarów.

Dostosowanie płatwi i rygli do szerokości hali

Płatwie stalowe stanowią istotny element konstrukcyjny dachów w halach wielkopowierzchniowych. Ich rozstaw i parametry muszą być precyzyjnie dobrane do szerokości hali. Specjaliści wskazują, że optymalny rozkład płatwi stalowych powinien wynosić od 2 do 4 metrów.

Analizy optymalizacyjne dla konstrukcji stalowych wykazują, że:

• Przy rozpiętościach 6-7,5 metra zaleca się stosowanie płatwi giętych na zimno rozmieszanych co 3 metry

• Konstrukcje o rozpiętości 7,5-9 metrów wymagają płatwi giętych na zimno rozmieszczonych co 1,5 metra

• Przy większych rozpiętościach (9-12 metrów) konieczne jest zastosowanie płatwi kratowych rozkładanych co 3 lub 4,5 metra

Dobór odpowiednich płatwi zależy także od rodzaju pokrycia dachowego oraz warunków klimatycznych. Przy cięższych pokryciach lub w rejonach narażonych na duże opady śniegu rozstaw płatwi powinien być mniejszy, co zwiększa stabilność całej konstrukcji.

Stężenia i elementy złączne przy dużych rozpiętościach

Stężenia w halach stalowych odgrywają kluczową rolę w zapewnieniu stateczności konstrukcji, szczególnie przy większych rozpiętościach. Łączą one nośne elementy konstrukcyjne, poprawiając ich stabilność i zapobiegając deformacjom takim jak wyboczenie czy zwichrzenie.

W halach namiotowych jako stężenia stosuje się najczęściej długie elementy o stosunkowo małym przekroju – mogą to być rury okrągłe lub kwadratowe, profile typu C, a nawet liny stalowe. Montuje się je w miejscach połączeń różnych elementów konstrukcyjnych lub jako usztywnienia długich elementów, takich jak dźwigary.

Dobór odpowiedniego rodzaju i rozmieszczenia stężeń zależy od kilku czynników:

• Rozpiętości hali – im większa rozpiętość, tym mocniejsze i większe muszą być stężenia

• Wysokości konstrukcji – wyższe hale wymagają lepszych stężeń wiatrowych

• Rodzaju obciążeń działających na halę (śnieg, wiatr, ewentualnie suwnice)

• Właściwości materiałów konstrukcyjnych

Podczas projektowania stężeń należy również uwzględnić bezpieczeństwo konstrukcji ze względu na możliwość przewrócenia, poślizgu i podnoszenia. Jeżeli ciężar własny obiektu jest zbyt mały, konieczne staje się dodatkowe zakotwienie, zastosowanie przeciwwag lub przypór . Wszystkie te elementy muszą być odpowiednio połączone ze sobą za pomocą dedykowanych elementów złącznych, których dobór również zależy od wymiarów hali i przewidywanych obciążeń.

Dobór dachu i jego wpływ na warunki wewnętrzne

Prawidłowy wybór zadaszenia hali namiotowej przeznaczonej do przechowywania pojazdów znacząco wpływa na warunki panujące wewnątrz obiektu. Rodzaj dachu determinuje nie tylko komfort użytkowania, ale również bezpieczeństwo składowanych pojazdów oraz koszty eksploatacyjne całej konstrukcji.

Dach z pojedynczej plandeki vs dach pneumatyczny

Hale namiotowe mogą być wyposażone w dwa podstawowe rodzaje pokrycia dachowego: dach z pojedynczej plandeki lub dach pneumatyczny. Dach wykonany z pojedynczej plandeki stanowi najtańsze rozwiązanie, często wybierane do hal przemysłowych i nieocieplanych obiektów magazynowych. Charakteryzuje się on stosunkowo niewielką wagą, co ułatwia transport i montaż, jednak jest bardziej podatny na niekorzystne warunki atmosferyczne.

Natomiast dach pneumatyczny składa się z dwóch warstw plandeki, między którymi wtłaczane jest powietrze. Specjalna pompa pneumatyczna utrzymuje stałe ciśnienie pomiędzy plandekami, tworząc warstwę izolacyjną. Dzięki temu rozwiązaniu możliwe jest skuteczne sterowanie temperaturą wewnątrz obiektu, co jest szczególnie istotne przy przechowywaniu pojazdów wrażliwych na skrajne temperatury. Dach pneumatyczny cechuje się niskim poziomem przepuszczalności ciepła, co przekłada się na bardziej ekonomiczne ogrzewanie całej hali.

Redukcja kondensacji pary wodnej

Jednym z największych problemów w halach namiotowych jest zjawisko kondensacji pary wodnej. Występuje ono głównie wtedy, gdy temperatura wewnątrz hali jest wyższa niż na zewnątrz. W przypadku hali służącej do przechowywania pojazdów, skraplająca się woda może prowadzić do korozji elementów metalowych, uszkodzenia elektroniki oraz ogólnej degradacji składowanych maszyn.

Dach pneumatyczny skutecznie zapobiega temu zjawisku dzięki warstwie izolacyjnej powietrza. System wentylatorów kanałowych, oprócz utrzymywania ciśnienia między plandekami, zapewnia również cyrkulację powietrza, co dodatkowo redukuje ryzyko występowania zawilgocenia. W przeciwieństwie do dachu z pojedynczej plandeki, gdzie ciepłe powietrze bezpośrednio styka się z cienkim materiałem, dach pneumatyczny tworzy barierę termiczną, która minimalizuje wymianę ciepła z otoczeniem.

W przypadku istniejących już hal z dachem jednoplandekowym, możliwe jest zastosowanie alternatywnych rozwiązań, takich jak podsufitka przeciwskroplinowa. Jest to specjalna plandeka wykonana z materiału paroprzepuszczalnego, który zatrzymuje skropliny.

Wpływ dachu na zaleganie śniegu

Zalegający na dachu śnieg stanowi poważne zagrożenie dla konstrukcji hali namiotowej, znacząco zwiększając obciążenie całej struktury. W skrajnych przypadkach nadmierne obciążenie może prowadzić do uszkodzeń, a nawet zawalenia się konstrukcji.

Dach pneumatyczny ma przewagę nad dachem jednoplandekowym również w kwestii odśnieżania. Dzięki ciepłemu powietrzu wtłaczanemu między dwie warstwy plandeki, śnieg łatwiej zsuwa się z powierzchni dachu. Z kolei w halach z dachem jednoplandekowym konieczne jest regularne odśnieżanie, szczególnie gdy grubość warstwy śniegu przekracza 20 cm.

Producenci hal namiotowych określają maksymalne dopuszczalne obciążenie dachu, którego przekroczenie może być niebezpieczne. Należy pamiętać, że wartość ta zależy od konstrukcji dachu, położenia geograficznego hali oraz jej kształtu. Dlatego wybierając rodzaj zadaszenia dla hali przechowującej pojazdy, warto uwzględnić lokalne warunki klimatyczne, zwłaszcza intensywność opadów śniegu w danym regionie.

Zabudowa ścian i bramy wjazdowe

Wybór odpowiednich ścian i bram wjazdowych w hali namiotowej ma kluczowe znaczenie dla funkcjonalności obiektu przeznaczonego dla floty pojazdów. Właściwe rozwiązania wpływają nie tylko na warunki wewnętrzne, ale również na dostępność hali dla różnych typów pojazdów.

Ściany nieizolowane vs płyty warstwowe

W halach namiotowych można zastosować kilka rodzajów zabudowy ścian. Najprostszym i najtańszym rozwiązaniem jest plandeka wykonana z materiału PCV o gramaturze od 650 g/m², który zapewnia wiatroszczelność, wodoszczelność oraz posiada atest trudnozapalności. Natomiast dla obiektów wymagających większej odporności na uszkodzenia mechaniczne zaleca się zastosowanie nieizolowanych ścian z blachy trapezowej lub falistej.

Przede wszystkim w halach całorocznych, zwłaszcza przeznaczonych dla warsztatów samochodowych, rekomendowane jest wykorzystanie płyt warstwowych. Standardowo stosowane płyty o grubości 60 mm charakteryzują się współczynnikiem przenikania ciepła wynoszącym 0,38 W/(m²·K), co zapewnia odpowiednią izolację termiczną w miesiącach zimowych. Płyty warstwowe składają się z zewnętrznych okładzin blaszanych oraz wypełnienia ze styropianu lub pianki poliuretanowej.

Rodzaje bram: przesuwne, segmentowe, harmonijkowe

W halach namiotowych dla pojazdów stosuje się trzy podstawowe typy bram:

• Bramy przesuwne - idealne rozwiązanie dla obiektów z ograniczonymi warunkami zabudowy. Charakteryzują się prostą, bezprogową konstrukcją, która zapewnia łatwość obsługi i ekonomiczność eksploatacji.

• Bramy segmentowe - składają się z poziomych paneli, które podczas otwierania przesuwają się do góry i układają równolegle pod stropem. Wykazują wysoką efektywność termiczną i są szczególnie polecane do nowoczesnych hal.

• Bramy harmonijkowe - umożliwiają składanie skrzydeł na jedną lub dwie strony pod kątem 90 lub 180 stopni. Są optymalnym rozwiązaniem do zabudowy szerokich otworów w halach, gdzie niepożądanym rozwiązaniem jest dodatkowe obciążenie stropu.

Dostosowanie bram do szerokości i wysokości pojazdów

Rozmiar bram musi być dostosowany do profilu działalności i rodzaju obsługiwanych pojazdów. Warsztat naprawiający samochody ciężarowe potrzebuje szerszych i wyższych bram niż warsztat samochodów osobowych. Dla pojazdów typu TIR zalecana wysokość bramy wynosi 4,5 m, a szerokość 4,0 m.

W zależności od potrzeb, bramy mogą być wyposażone w dodatkowe elementy, takie jak furtki serwisowe, przeszklenia czy kratki wentylacyjne. Ponadto istnieje możliwość automatyzacji bram, co zwiększa bezpieczeństwo i wygodę codziennego użytkowania.

Wielkogabarytowe bramy wjazdowe, nazywane bramami hangarowymi, muszą charakteryzować się odpowiednią dźwiękochłonnością, dobrą izolacyjnością cieplną oraz wysoką odpornością na napór wiatru. Ze względu na znaczne wymiary i ciężar, zaleca się wyposażenie ich w niezawodne napędy elektryczne.

Koszty i optymalizacja projektu hali

Budżetowanie projektu hali namiotowej stanowi kluczowy element planowania przestrzeni dla floty pojazdów mieszanych. Optymalizacja kosztów przy zachowaniu funkcjonalności wymaga szczegółowej analizy wielu parametrów.

Wpływ wymiarów na koszt materiałów

Wielkość hali namiotowej bezpośrednio przekłada się na wydatki związane z materiałami konstrukcyjnymi oraz montażem. Szacunkowe koszty budowy mogą wahać się od kilkudziesięciu do kilkuset tysięcy złotych. Prosty model o podstawowej konstrukcji zazwyczaj zaczyna się od około 50 000 zł, natomiast bardziej zaawansowane rozwiązania wymagają znacznie wyższych nakładów. Na ostateczną cenę wpływają także: zastosowane materiały, typ konstrukcji oraz lokalizacja montażu.

Warto podkreślić, że pozornie atrakcyjna, niska cena może wskazywać na wykorzystanie mniejszej ilości profili, co niestety obniża wytrzymałość całej konstrukcji. Ponadto przy kalkulacji kosztów należy uwzględnić również wydatki związane z transportem i montażem, co pozwoli uniknąć nieprzewidzianych obciążeń finansowych.

Znaczenie stolarki otworowej i instalacji

Stolarka otworowa obejmuje drzwi, bramy przesuwne, segmentowe i harmonijkowe, doki załadunkowe oraz okna. Wybór odpowiednich rozwiązań może znacząco wpłynąć na koszty całego projektu. Bramy szybkobieżne, których prędkość otwierania dochodzi nawet do 4 m/s, zyskują coraz większą popularność. Systemy automatycznego sterowania, detektory ruchu czy nadajniki radiowe zwiększają funkcjonalność, jednak generują dodatkowe koszty.

Aby zoptymalizować wydatki, warto rozważyć zastosowanie bramy z wbudowanymi drzwiami, co eliminuje potrzebę montażu osobnych drzwi. W przypadku okien, aluminiowe są zdecydowanie droższe od plastikowych, jednakże wszystkie powinny zawierać zabezpieczenia przeciwwłamaniowe.

Projektowanie pod kątem energooszczędności

Hale izolowane, choć droższe od obiektów typu Classic, umożliwiają efektywną kontrolę temperatury wewnętrznej przez cały rok. Panele warstwowe o różnych grubościach zapewniają zróżnicowane parametry izolacyjne – płyty o grubości 60 mm oferują współczynnik przenikania ciepła 0,38 W/m²K, natomiast grubsze, 120 mm panele - 0,19 W/m²K .

W projektowaniu energooszczędnym sprawdza się materiał Alufox, który odbija nawet 95% promieniowania cieplnego. Jego współczynnik przewodzenia ciepła waha się między 0,033 a 0,045 W/mK. Efektywne ogrzewanie można zapewnić poprzez nagrzewnice olejowe, gazowe lub elektryczne, dostosowane do specyfiki obiektu.

Wnioski

Podsumowując, wybór odpowiednich wymiarów hali namiotowej dla floty mieszanej wymaga przemyślanego podejścia oraz uwzględnienia wielu czynników technicznych. Przede wszystkim należy dokładnie przeanalizować skład posiadanej floty pojazdów oraz ich specyficzne wymagania przestrzenne. Samochody osobowe, busy, pojazdy dostawcze oraz ciężarówki potrzebują zróżnicowanych stanowisk postojowych, co bezpośrednio wpływa na całkowitą powierzchnię hali.

Niewątpliwie konstrukcja stalowa hali musi być dostosowana do jej rozmiarów. Większe wymiary oznaczają konieczność zastosowania dodatkowych słupów, dźwigarów oraz odpowiednich stężeń, zapewniających stabilność całej struktury. Również dobór płatwi i rygli powinien być ściśle powiązany z szerokością obiektu.

Równie istotnym elementem jest wybór odpowiedniego dachu. Dach pneumatyczny, chociaż droższy od pojedynczej plandeki, zapewnia lepszą izolację termiczną oraz skutecznie redukuje problem kondensacji pary wodnej. Dodatkowo ułatwia zsuwanie się śniegu, co zmniejsza obciążenie konstrukcji zimą.

Zabudowa ścian oraz rodzaj bram wjazdowych znacząco wpływają na funkcjonalność hali. Płyty warstwowe oferują lepszą izolację niż ściany nieizolowane, natomiast bramy muszą być dopasowane do największych pojazdów w flocie, aby zapewnić swobodny wjazd i wyjazd.

Ostatecznie projekt hali namiotowej powinien uwzględniać aspekty ekonomiczne oraz energooszczędne. Odpowiednio dobrana izolacja termiczna, efektywne systemy ogrzewania oraz przemyślana stolarka otworowa pozwalają zoptymalizować zarówno koszty budowy, jak i późniejszej eksploatacji.

Właściwie zaprojektowana hala namiotowa stanowi zatem praktyczne i elastyczne rozwiązanie dla firm posiadających zróżnicowaną flotę pojazdów. Dzięki starannemu planowaniu i uwzględnieniu wszystkich omówionych aspektów, możliwe jest stworzenie przestrzeni, która spełni obecne potrzeby przedsiębiorstwa, a jednocześnie zapewni możliwość adaptacji do przyszłych zmian w strukturze floty.
