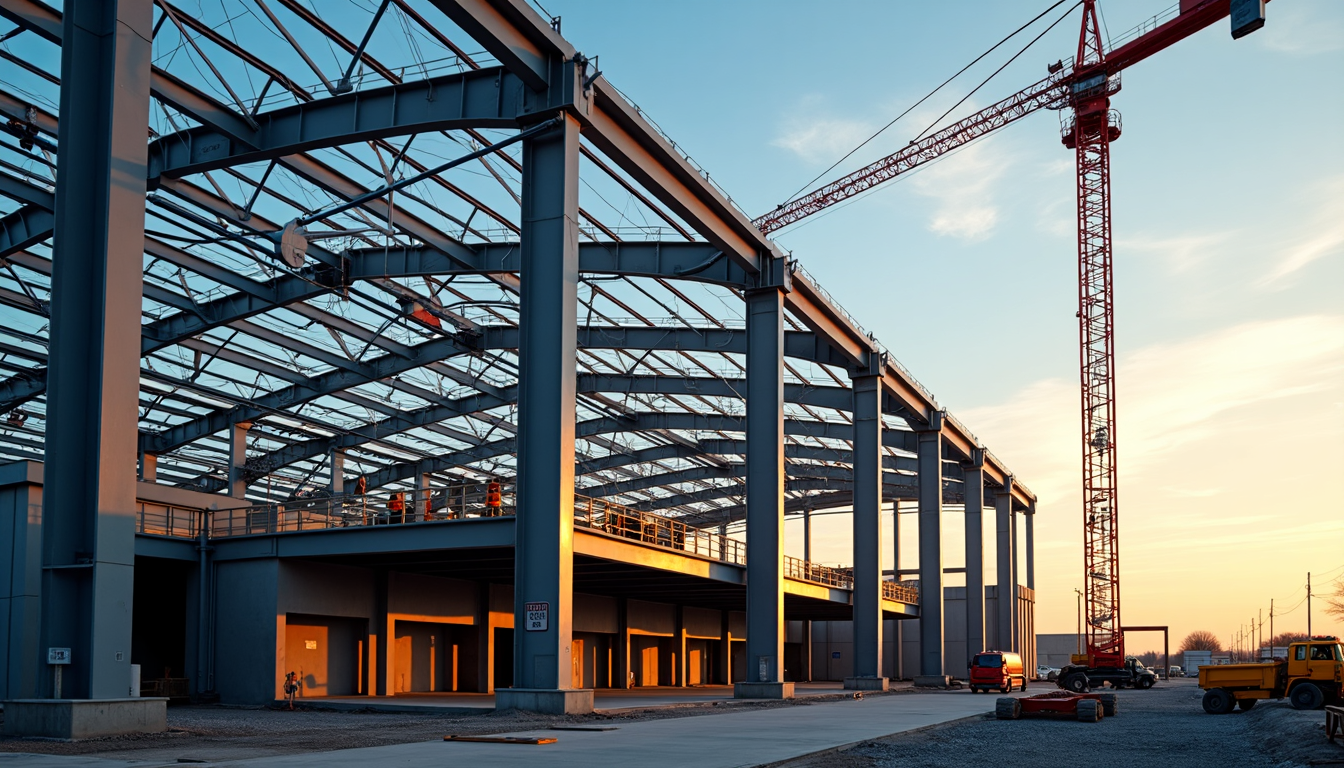

StepStal producent hal magazynowych hal stalowych przyjmie zamówinie w Gorzowie Wielkopolskim

Projektowanie Hal Stalowych: Od Koncepcji Do Realizacji

Projektowanie hal stalowych stanowi jeden z najważniejszych elementów współczesnego budownictwa przemysłowego, z rocznym wzrostem realizacji tego typu obiektów w Polsce na poziomie 15%. Nowoczesne hale stalowe łączą w sobie wytrzymałość, elastyczność projektową oraz efektywność kosztową, co czyni je optymalnym wyborem dla wielu inwestorów.

Przede wszystkim, proces projektowania wymaga szczegółowego planowania i znajomości wielu aspektów technicznych. Ponadto, właściwe zaprojektowanie hali stalowej wpływa bezpośrednio na jej funkcjonalność, trwałość oraz koszty eksploatacji. Natomiast, kompleksowe podejście do procesu projektowego, od koncepcji po realizację, jest kluczem do sukcesu inwestycji.

W niniejszym poradniku technicznym przedstawiamy szczegółową analizę wszystkich etapów projektowania hal stalowych, począwszy od planowania wstępnego, przez projektowanie konstrukcji, aż po realizację i nadzór techniczny. Dokument ten stanowi praktyczne kompendium wiedzy dla projektantów, inżynierów oraz inwestorów zaangażowanych w proces budowy hal stalowych.

Analiza Potrzeb i Planowanie Wstępne

Proces analizy potrzeb i planowania wstępnego stanowi fundament dla prawidłowego projektowania hal stalowych. Ten początkowy etap decyduje o funkcjonalności, efektywności oraz ekonomice całego przedsięwzięcia. Staranne przygotowanie i dogłębna analiza potrzeb pozwalają uniknąć kosztownych modyfikacji na późniejszych etapach realizacji projektu.

Określenie funkcji i przeznaczenia hali stalowej

Pierwszym krokiem w procesie projektowania hali stalowej jest precyzyjne określenie jej przeznaczenia i funkcji. Każdy obiekt powinien być starannie dostosowany do specyficznych wymagań inwestora oraz planowanych procesów, które będą w nim realizowane. Hale stalowe mogą pełnić różnorodne funkcje, w tym:

Magazynowe - umożliwiające przechowywanie towarów w kontrolowanych warunkach, z możliwością utrzymania określonego mikroklimatu
Produkcyjne - zaprojektowane według ściśle określonych standardów, uwzględniające przestrzeń dla maszyn, pracowników oraz procesy technologiczne
Logistyczne - służące do utrzymania ciągłości zaopatrzenia przedsiębiorstw, często wyposażone w urządzenia pomocnicze jak suwnice
Specjalistyczne - np. hale wysokiego składowania, chłodnicze, sprzedażowe czy obiekty do segregacji odpadów

Określenie przeznaczenia wpływa na wiele parametrów projektowych, takich jak wielkość budynku, wysokość stropów, rodzaj fundamentów oraz dodatkowe elementy, jak systemy wentylacyjne czy doki załadunkowe. W przypadku hal produkcyjnych niezbędne jest zabezpieczenie dróg ewakuacyjnych, transportowych oraz przestrzeni socjalnej i biurowej.

Analiza warunków gruntowych i lokalizacyjnych

Właściwy wybór lokalizacji i analiza warunków gruntowych są kluczowe dla powodzenia całej inwestycji. Dobra lokalizacja zapewnia lepszą logistykę i niższe koszty eksploatacji. Przed zakupem działki warto sprawdzić, czy jest ona objęta miejscowym planem zagospodarowania przestrzennego.

Analiza lokalizacyjna powinna uwzględniać:

Dostępność dróg dojazdowych i komunikacji publicznej
Bliskość dostawców i odbiorców
Dostępność siły roboczej oraz infrastruktury

Równie istotne jest przeprowadzenie badań geotechnicznych, które powinny być wykonane na wczesnym etapie projektowania. Badania te dostarczają kluczowych informacji dotyczących:

Rodzaju i nośności gruntu
Poziomów wód gruntowych i ich wahań
Zachowania gruntu podczas przymrozków
Układu działki oraz dostępnej infrastruktury

Wyniki badań geologicznych są niezbędne dla prawidłowego zaprojektowania fundamentów, od których zależy stabilność całej konstrukcji. Koszt standardowych badań geologicznych wynosi zazwyczaj od 1500 do 4100 złotych netto.

Ustalenie budżetu i harmonogramu realizacji

Precyzyjne określenie budżetu oraz harmonogramu realizacji jest niezbędne dla sprawnego przeprowadzenia inwestycji. Koszt budowy hali zależy od wielu czynników, takich jak wybór konstrukcji, materiały, instalacje oraz lokalizacja.

Planowanie budżetu powinno obejmować:

Koszty projektu i dokumentacji
Wydatki związane z badaniami geologicznymi
Koszty materiałów i transportu
Wynajem sprzętu i koszty robocizny
Wydatki związane z uzyskaniem pozwolenia na budowę
Ewentualne nieprzewidziane koszty

Przy określaniu budżetu warto rozważyć różne opcje finansowania, takie jak kredyt, dotacje czy leasing hali stalowej. Precyzyjny kosztorys pozwala na skuteczne kontrolowanie wydatków i uniknięcie niespodziewanych kosztów.

Harmonogram realizacji powinien uwzględniać wszystkie etapy budowy - od przygotowania terenu, przez prace budowlane, aż po oddanie hali do użytku. Należy również przewidzieć potencjalne opóźnienia związane z warunkami atmosferycznymi czy procedurami administracyjnymi.

Starannie przygotowany plan finansowy i czasowy pozwala na uniknięcie opóźnień i przekroczenia kosztów budowy. Jest to fundamentalny element procesu projektowania hal stalowych, który wpływa na końcowy sukces inwestycji.

Projektowanie Konstrukcji Stalowej

Konstrukcja stalowa stanowi kluczowy element hali, decydujący o jej trwałości, funkcjonalności oraz bezpieczeństwie użytkowania. Właściwe projektowanie konstrukcji stalowej wymaga specjalistycznej wiedzy inżynierskiej oraz znajomości obowiązujących norm i przepisów budowlanych.

Dobór układu nośnego i rozwiązań konstrukcyjnych

Wybór odpowiedniego układu nośnego zależy od przeznaczenia hali, jej wymiarów oraz przewidywanych obciążeń. W praktyce inżynierskiej najczęściej stosowane są następujące rozwiązania:

Układy słupowo-wiązarowe – charakteryzują się wiązarami dachowymi opartymi przegubowo na słupach, zapewniając dużą sztywność w kierunku poprzecznym oraz łatwość montażu wynikającą z samostateczności dużych scalonych elementów dachu
Ramy portalowe – stosowane głównie w halach o mniejszych rozpiętościach (do 15 m), łatwiejsze w produkcji i zabezpieczeniu antykorozyjnym
Ramy kratowe – zalecane dla obiektów o rozpiętości powyżej 15 m, cechują się niższym zużyciem stali oraz możliwością budowy hal o rozpiętości nawet do 50 m bez konieczności stosowania słupów pośrednich

W zależności od wymagań technologicznych i funkcjonalnych, rozstawy ram głównych najczęściej przyjmuje się w przedziale 6,0-7,5 m. Dla hal wyposażonych w suwnice konieczne jest zaprojektowanie dodatkowych elementów konstrukcyjnych, takich jak belki podsuwnicowe.

Obliczenia statyczne i wymiarowanie elementów

Projektowanie konstrukcji stalowych bazuje obecnie na metodzie stanów granicznych, wyróżniając stany graniczne nośności (obciążenia obliczeniowe) oraz stany graniczne użytkowania (obciążenia charakterystyczne). Przy wymiarowaniu elementów stalowych należy uwzględnić:

Właściwości mechaniczne zastosowanych materiałów
Rzeczywiste warunki obciążeń według norm PN-EN 1990 i PN-EN 1991
Współczynniki obciążeń oraz współczynniki redukcyjne
Stateczność globalną i lokalną elementów

Nowoczesne projektowanie wykorzystuje zaawansowane programy komputerowe z analizą MES, umożliwiające przeprowadzenie obliczeń dla modelu przestrzennego konstrukcji. Jednakże w większości przypadków możliwe jest wyodrębnienie płaskich ustrojów nośnych, co znacząco upraszcza obliczenia.

Projektowanie połączeń i węzłów konstrukcyjnych

Węzły konstrukcyjne stanowią kluczowy element hal stalowych, determinujący zarówno nośność całej konstrukcji, jak i jej zachowanie pod obciążeniem. W normie PN-EN 1993-1-8 wyróżnia się następujące klasyfikacje węzłów:

Ze względu na nośność:

Nominalnie przegubowe (nośność na zginanie <25% elementu)
O częściowej nośności
O pełnej nośności (nie mniejsza niż elementów)

Ze względu na sztywność:

Nominalnie przegubowe
Sztywne
Podatne

W praktyce najczęściej stosowane są połączenia śrubowe wysokiej wytrzymałości klasy 8.8 i 10.9 . Dla połączeń spawanych wymagana jest odpowiednia jakość spoin oraz właściwe zabezpieczenie antykorozyjne.

Optymalizacja zużycia stali i kosztów konstrukcji

Koszt budowy hali stalowej jest w przybliżeniu proporcjonalny do masy wbudowanych elementów. Dlatego optymalizacja zużycia stali stanowi kluczowy czynnik ekonomiczny całej inwestycji. Badania wykazują, że:

Ramy z ryglem kratowym o rozpiętości około 24 m, w rozstawie co 6 m są rozwiązaniem optymalnym kosztowo
Hale stalowe z płatwiami kratowymi przy dużych rozstawach ram (9-12 m) dają wyraźną oszczędność stali
Zastosowanie profili o falistym środniku pozwala znacząco zmniejszyć masę dźwigarów

Zatem dobór odpowiedniego układu konstrukcyjnego powinien być poprzedzony analizą wariantową, uwzględniającą zarówno aspekty techniczne, jak i ekonomiczne. Przykładowo, w typowej hali magazynowej o wymiarach 48 x 48 x 40 m, różnica w zużyciu stali między układami konstrukcyjnymi może wynosić nawet 12 748 kg (różnica między schematami o największej i najmniejszej masie).

Fundamenty i Posadzki Przemysłowe

Fundamenty i posadzki stanowią kluczowe elementy konstrukcyjne hal stalowych, zapewniające stabilność obiektu oraz odpowiednie warunki użytkowania. Prawidłowo zaprojektowane elementy podłoża decydują nie tylko o bezpieczeństwie konstrukcji, ale również o jej trwałości i funkcjonalności.

Rodzaje fundamentów dla hal stalowych

Wybór odpowiedniego typu fundamentu zależy przede wszystkim od obciążeń konstrukcji, warunków gruntowych oraz przeznaczenia obiektu. W przypadku hal stalowych najczęściej stosowane są następujące rodzaje fundamentów:

Stopy fundamentowe – najpopularniejsze rozwiązanie w halach stalowych ze względu na niskie koszty. Wykonywane pod każdym słupem z osobna, umożliwiają przenoszenie obciążeń od elementów nośnych na grunt.
Płyty fundamentowe – stosowane głównie na terenach, gdzie występują szkody górnicze, grunty o słabej nośności lub wysoki poziom wód gruntowych. Rozpraszają ciężar obiektu równomiernie na powierzchnię gruntu.
Fundamenty pośrednie (palowe) – wykorzystywane na gruntach o słabej nośności, gdzie nośne warstwy gruntu znajdują się głębiej. Pale fundamentowe mogą sięgać nawet kilkunastu metrów w głąb ziemi.

Podstawową funkcją fundamentów jest bezpieczne przekazywanie obciążeń z konstrukcji na podłoże gruntowe. Prawidłowo zaprojektowane fundamenty zapewniają minimalne i równomierne osiadanie budynku, stateczność konstrukcji oraz zabezpieczenie przed zawilgoceniem.

Głębokość posadowienia fundamentów dobiera się w zależności od głębokości przemarzania gruntu w danej lokalizacji. W przypadku hal stalowych, fundamenty powinny znajdować się poniżej strefy przemarzania, aby zapobiec uszkodzeniom związanym z ruchami gruntu podczas cykli zamarzania i rozmarzania.

Projektowanie posadzek przemysłowych

Posadzki przemysłowe to złożone konstrukcje składające się z wielu współpracujących ze sobą warstw. Prawidłowo zaprojektowana posadzka musi spełniać określone wymagania techniczne:

Wytrzymałość na ściskanie i zginanie
Odporność na ścieranie i brak pylenia
Odporność chemiczna na zabrudzenia
Szczelność i brak absorpcji zabrudzeń
Właściwości antypoślizgowe i antyelektrostatyczne

Podstawowym elementem posadzki przemysłowej jest płyta konstrukcyjna betonowa. Do jej wykonania zaleca się stosowanie betonów o klasie minimum C20/25, niskim skurczu i stosunku w/c ≤ 0,5. W przypadku hal stalowych najczęściej stosuje się betony zbrojone włóknami stalowymi w połączeniu z polipropylenowymi, co znacząco podnosi wytrzymałość na ściskanie i rozciąganie oraz zwiększa odporność na obciążenia dynamiczne.

Projekt posadzki przemysłowej powinien uwzględniać również przyszłe obciążenia statyczne, dynamiczne i chemiczne. W zależności od charakteru obciążeń, dobiera się odpowiednią grubość warstwy nośnej, rodzaj i klasę betonu, ilość i typ zbrojenia rozproszonego oraz sposób wykończenia powierzchni.

Odwodnienie i izolacja przeciwwilgociowa

Odpowiednie zabezpieczenie hal stalowych przed wilgocią jest niezbędne dla zapewnienia trwałości konstrukcji. Wilgoć i woda mogą powodować uszkodzenia i utratę zakładanych właściwości poszczególnych warstw, a nawet całej podłogi.

W zakresie odwodnienia dachów hal stalowych stosowane są dwa główne systemy:

System grawitacyjny – wykorzystuje działanie sił grawitacji, odpowiednie spadki oraz piony. Woda spływa z dachu poprzez orurowanie w kierunku odpływu. Jest prosty w montażu i projektowaniu, charakteryzuje się niskimi kosztami wykonania.

System podciśnieniowy – wykorzystuje podciśnienie wytworzone w szczelnie połączonych wpustach i rurach. Woda płynie przez ten system z bardzo dużą prędkością (często ponad 100 km/h), co pozwala na zastosowanie rur o mniejszej średnicy.

Z kolei izolacja przeciwwilgociowa fundamentów i posadzek jest kluczowa dla zabezpieczenia konstrukcji przed destrukcyjnym wpływem wody. W zależności od warunków gruntowych stosuje się różne rozwiązania:

Izolacja przeciwwilgociowa – stosowana na gruntach przepuszczalnych (piaski, żwiry)
Izolacja przeciwwodna – przeznaczona dla budynków, których fundamenty znajdują się poniżej warstwy wód gruntowych

Pod płytą betonową stosuje się najczęściej folię z tworzywa sztucznego, pełniącą jednocześnie funkcję izolacji przeciwwilgociowej oraz warstwy poślizgowej. W przypadku agresywnego środowiska stosuje się natomiast membrany chemoodporne, sklejane lub zgrzewane na zakładach.

Właściwie zaprojektowane fundamenty, posadzki przemysłowe oraz systemy odwodnienia i izolacji stanowią niezbędne elementy prawidłowo funkcjonującej hali stalowej, gwarantując jej długotrwałą i bezawaryjną eksploatację.

Obudowa i Systemy Instalacyjne

Prawidłowo zaprojektowana obudowa oraz systemy instalacyjne w halach stalowych stanowią kluczowe elementy wpływające na funkcjonalność, efektywność energetyczną oraz bezpieczeństwo całego obiektu. Te komponenty decydują nie tylko o estetyce budynku, ale również o komforcie pracy oraz kosztach eksploatacyjnych.

Dobór i projektowanie ścian i dachu

Współcześnie najpopularniejszym materiałem stosowanym do obudowy hal stalowych są płyty warstwowe, które cechują się szybkością montażu, łatwością transportu oraz estetyką wykonania. Przy wyborze obudowy istotne jest uwzględnienie termoizolacyjności, szczególnie w kontekście proekologicznego trendu obniżania energochłonności obiektów przemysłowych. Warto również zwrócić uwagę na otoczenie i planowany wygląd inwestycji, ponieważ ład urbanistyczny i przywiązanie do barw mają duże znaczenie w aranżacji architektonicznej.

W zależności od zastosowania, można wykorzystać różne materiały:

Płyty warstwowe - posiadają zintegrowane ocieplenie, zapewniając doskonałą izolację termiczną
Kasety z wełną mineralną - zawierają wiatroizolację, co zmniejsza ryzyko wychłodzenia obiektu
Blachy trapezowe - w połączeniu z wełną mineralną zapewniają dobrą izolację termiczną

Systemy wentylacji i klimatyzacji

Odpowiedni system klimatyzacji i wentylacji jest istotny zarówno dla komfortu pracowników, jak i jakości procesów produkcyjnych. W halach produkcyjnych najczęściej stosuje się:

Klimatyzację centralną - zapewniającą równomierne rozprowadzenie powietrza i precyzyjne sterowanie temperaturą w różnych strefach
Klimatyzatory typu rooftop - montowane na dachu, charakteryzujące się dużą wydajnością i łatwą konserwacją
Klimatyzację ewaporacyjną - energooszczędną i ekologiczną metodę chłodzenia

Natomiast wentylacja mechaniczna powinna zapewniać dostarczanie świeżego powietrza oraz usuwanie zanieczyszczeń, przy jednoczesnym utrzymaniu odpowiednich parametrów temperatury i wilgotności.

Instalacje elektryczne i oświetleniowe

Prawidłowe oświetlenie hali stalowej jest kluczowe dla komfortu pracy, bezpieczeństwa oraz efektywności energetycznej. Współczesne hale najczęściej wykorzystują technologię LED, która zużywa do 80% mniej energii niż tradycyjne źródła światła i charakteryzuje się długą żywotnością (do 50 000 godzin pracy). Równomierne rozmieszczenie lamp minimalizuje zacienione strefy, a uwzględnienie świetlików dachowych lub okien pozwala zmniejszyć zapotrzebowanie na sztuczne oświetlenie w ciągu dnia.

Systemy przeciwpożarowe i bezpieczeństwa

Bezpieczeństwo pożarowe hal zależy w dużej mierze od odporności ogniowej konstrukcji oraz zastosowanych systemów ochrony przeciwpożarowej. W nowoczesnych halach stosuje się zaawansowane systemy oddymiania, które pełnią funkcję efektywnego obniżenia temperatury dymów w strefie podstropowej, zabezpieczając konstrukcję budynku. Dodatkowo, obiekty wyposaża się w czujniki dymu i temperatury, automatyczne systemy alarmowe oraz instalacje tryskaczowe.

Warto podkreślić, że stosowanie stałych urządzeń gaśniczych wodnych pozwala na znaczne złagodzenie warunków dotyczących klasy odporności pożarowej obiektów i dopuszczalnej powierzchni stref pożarowych. Przy projektowaniu hal stalowych należy również uwzględnić optymalne rozmieszczenie i oznakowanie dróg ewakuacyjnych z wykorzystaniem oświetlenia awaryjnego.

Realizacja Inwestycji i Nadzór Techniczny

Finalizacja procesu inwestycyjnego hali stalowej wymaga skrupulatnego podejścia do realizacji i nadzoru technicznego. Po zakończeniu fazy projektowej następuje właściwa budowa obiektu, która musi przebiegać zgodnie z przepisami i zasadami sztuki budowlanej, zapewniając tym samym bezpieczeństwo i funkcjonalność konstrukcji.

Przygotowanie dokumentacji wykonawczej

Dokumentacja wykonawcza stanowi podstawę prawidłowej realizacji hali stalowej. Zawiera ona szczegółowe rysunki techniczne, obliczenia statyczne z optymalizacją konstrukcji, projekt fundamentów oraz obudowy ścian i dachu. Na jej podstawie generowany jest harmonogram prac oraz kalkulowane są koszty budowy. Dodatkowo, w przypadku wprowadzenia zmian w projekcie, kierownik budowy wraz z projektantem muszą umieścić je na kopiach rysunków pozwolenia na budowę. Warto zaznaczyć, że wykonanie projektu koncepcyjnego ułatwia późniejszą realizację, stanowiąc często załącznik do umowy w formule "zaprojektuj-wybuduj".

Organizacja placu budowy

Prawidłowa organizacja placu budowy determinuje efektywność całego procesu realizacyjnego. Przed rozpoczęciem montażu należy wykonać ogrodzenie terenu, zaplanować drogi dojazdowe oraz utwardzić podłoże, umożliwiając bezpieczne operowanie ciężkim sprzętem. Niezbędne jest także zapewnienie zaplecza socjalnego dla pracowników, w tym toalet, miejsc odpoczynku oraz punktów pierwszej pomocy. Ponadto, kierownik budowy zobowiązany jest do przygotowania schematu organizacji budowy oraz planu BIOZ (Bezpieczeństwa i Ochrony Zdrowia).

Montaż konstrukcji stalowej

Montaż konstrukcji stanowi najbardziej spektakularny etap realizacji hali stalowej. Proces ten rozpoczyna się od ustawienia i zakotwienia słupów głównych w kominkach fundamentowych. Następnie montowane są dźwigary dachowe, płatwie oraz systemy stężeń, które zapewniają stabilność konstrukcji. Podczas montażu szczególnie istotne jest wypoziomowanie i zapewnienie pionu elementów konstrukcyjnych, co znacząco wpływa na estetykę i bezpieczeństwo użytkowania obiektu. Po skręceniu wszystkich elementów przeprowadza się poprawki powłoki lakierniczej, zabezpieczające stal przed korozją.

Odbiory techniczne i testy obciążeniowe

Kluczowym elementem finalizacji inwestycji jest przeprowadzenie odbiorów technicznych oraz testów obciążeniowych. Po zakończeniu budowy wykonawca zobowiązany jest do przeprowadzenia prób szczelności, wydajności wentylacji, działania systemów przeciwpożarowych oraz reakcji systemów alarmowych. Następnie inwestor otrzymuje inwentaryzację powykonawczą, potwierdzającą zgodność wykonania z projektem. W dalszej kolejności następuje odbiór przez Państwową Stację Sanitarno-Epidemiologiczną oraz Komendę Powiatową Straży Pożarnej, które mają 14 dni na dokonanie kontroli. Ostatecznie, Powiatowy Inspektorat Nadzoru Budowlanego przeprowadza finalny odbiór w ciągu 21 dni od zawiadomienia. W niektórych przypadkach konieczne jest wykonanie testów obciążeniowych, sprawdzających wytrzymałość konstrukcji na obciążenia statyczne i dynamiczne.

Wnioski

Projektowanie hal stalowych stanowi złożony proces wymagający dokładnego planowania oraz fachowej wiedzy technicznej. Przedstawione w poradniku etapy, począwszy od analizy potrzeb, przez projektowanie konstrukcji, aż po realizację inwestycji, tworzą spójną metodologię działania.

Prawidłowo zaprojektowana hala stalowa musi spełniać szereg wymagań technicznych, bezpieczeństwa oraz funkcjonalności. Szczególną uwagę należy zwrócić na optymalizację konstrukcji, właściwy dobór fundamentów oraz systemów instalacyjnych, które bezpośrednio wpływają na trwałość i ekonomikę eksploatacji obiektu.

Nowoczesne rozwiązania konstrukcyjne, połączone z zaawansowanymi systemami bezpieczeństwa i instalacji technicznych, pozwalają tworzyć obiekty przemysłowe odpowiadające aktualnym standardom i normom budowlanym. Staranne przestrzeganie procedur odbiorowych oraz przeprowadzenie niezbędnych testów gwarantuje bezpieczne użytkowanie hali przez wiele lat.

Poradnik techniczny stanowi praktyczne narzędzie dla projektantów, inwestorów oraz wykonawców, umożliwiając skuteczną realizację projektów hal stalowych zgodnie z najnowszymi trendami w budownictwie przemysłowym roku 2024.
