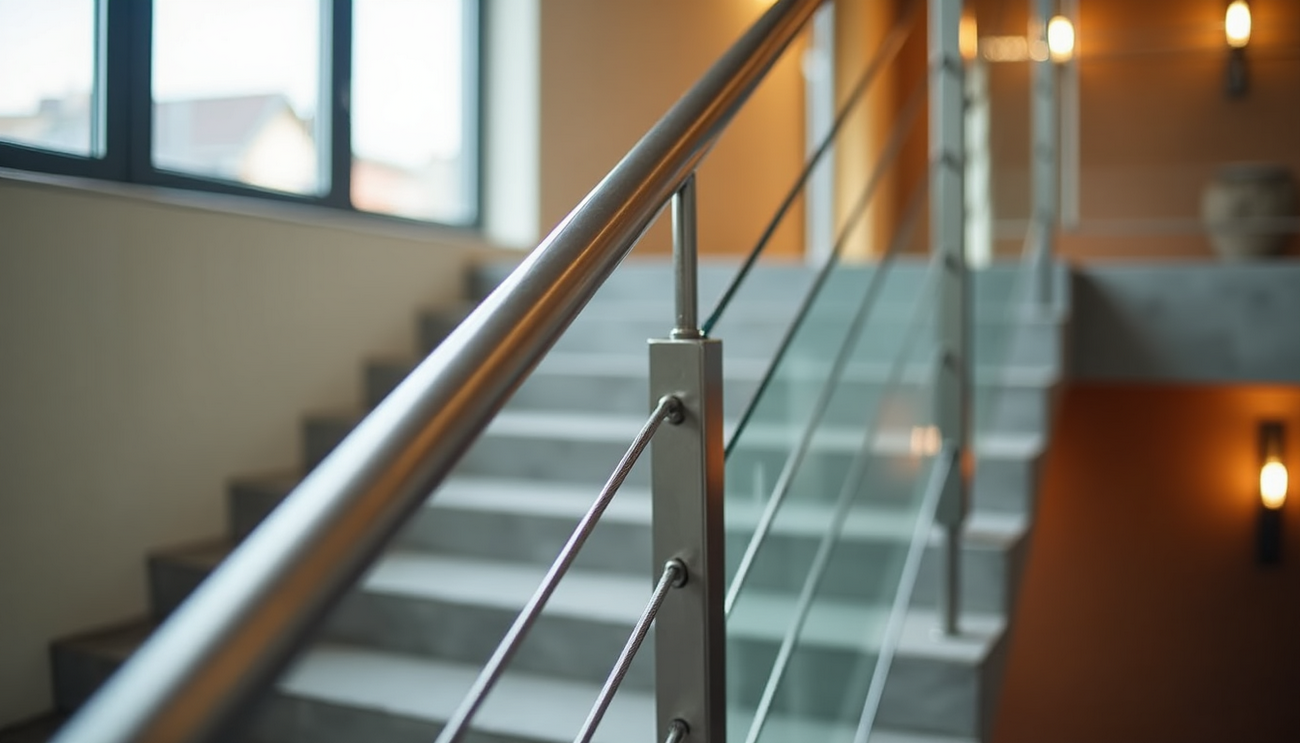

Barierka na schody: Profesjonalny montaż i bezpieczeństwo w standardzie EN 1090

Każdego roku w Polsce dochodzi do tysięcy wypadków na schodach, z których znaczną część można było zapobiec przez prawidłowo zamontowaną barierkę na schody. Bezpieczeństwo na wysokości jest szczególnie istotne w obiektach przemysłowych i użyteczności publicznej.

Profesjonalny montaż balustrad i barierek ochronnych, zgodny z normą EN 1090, stanowi podstawę bezpieczeństwa użytkowników. Jednak sama instalacja to złożony proces, wymagający specjalistycznej wiedzy, odpowiednich narzędzi oraz znajomości aktualnych przepisów technicznych.

W tym artykule przedstawimy kompleksowe informacje dotyczące prawidłowego montażu barierek schodowych, począwszy od wymogów technicznych, poprzez proces instalacji, aż po kontrolę jakości i zasady konserwacji. Przede wszystkim skupimy się na praktycznych aspektach zapewniających zgodność z normą EN 1090 oraz długotrwałe bezpieczeństwo użytkowania.

Wymogi Bezpieczeństwa EN 1090 dla Balustrad

Norma EN 1090 stanowi podstawę dla zapewnienia bezpieczeństwa konstrukcji stalowych i aluminiowych w Unii Europejskiej. Przede wszystkim określa ona szczegółowe wymagania dla producentów i wykonawców barierek schodowych.

Kluczowe parametry techniczne

Klasy wykonania konstrukcji (EXC) stanowią fundament wymagań technicznych dla barierek schodowych. Każda klasa EXC nakłada określone wymogi dotyczące procesu projektowania, produkcji i montażu. W przypadku barierek schodowych w obiektach użyteczności publicznej, gdzie bezpieczeństwo jest priorytetem, stosuje się najwyższą klasę EXC4.

Podstawowe parametry techniczne obejmują:

• Tolerancje wymiarowe i kształtu konstrukcji

• Spawalność materiałów

• Odporność na kruche pękanie

• Nośność i wytrzymałość zmęczeniową

• Odporność ogniową i reakcję na ogień

Wymagana dokumentacja certyfikacyjna

Proces certyfikacji wymaga przedstawienia obszernej dokumentacji technicznej. Ponadto producent musi wdrożyć system Zakładowej Kontroli Produkcji (ZKP). Dokumentacja powinna zawierać:

Plan spawania, który obejmuje:

• Instrukcje technologiczne spawania WPS

• Informacje o kolejności spawania

• Opis metod kontroli międzyoperacyjnych

Następnie konieczne jest uzyskanie certyfikatu zgodności z normą EN 1090, który umożliwia oznakowanie wyrobu znakiem CE. Jest to warunek wprowadzenia produktu na rynek UE.

Testy wytrzymałościowe balustrady

Kontrola jakości obejmuje szereg testów wytrzymałościowych. W przypadku konstrukcji klas EXC2-EXC4 wymagane są dokumenty kontrolne zgodne z EN 10025-1. Proces testowania zawiera:

Badania nieniszczące (NDT) wykonywane zgodnie z określonymi procedurami. Dodatkowo przeprowadza się testy obciążeniowe zgodnie z normą PN-EN 1991-1-1, która określa minimalne wymagania wytrzymałościowe dla balustrad.

W razie wykrycia niezgodności podczas testów, producent zobowiązany jest do ustalenia i usunięcia przyczyny problemu oraz przeprowadzenia badań na nowym zestawie pięciu złączy.

Przygotowanie do montażu balustrady

Prawidłowe przygotowanie do montażu barierki na schody wymaga precyzyjnego planowania oraz znajomości specjalistycznych procedur. Dokładność na tym etapie przekłada się bezpośrednio na bezpieczeństwo końcowej konstrukcji.

Pomiary i planowanie instalacji

Precyzyjne pomiary stanowią fundament udanej instalacji. Przede wszystkim należy zmierzyć wysokość balustrady, która w budynkach mieszkalnych powinna wynosić minimum 90 cm, natomiast w obiektach użyteczności publicznej - 110 cm. Ponadto przestrzenie między szczeblami balustrady nie mogą przekraczać 12 cm.

Do przeprowadzenia profesjonalnego montażu niezbędne są następujące narzędzia:

• Wiertarka z wiertłami do betonu i metalu

• Poziomnica i taśma miernicza

• Klucze imbusowe i płaskie

• Piła do metalu

• Młotek i wkrętarka

Następnie należy oznaczyć punkty montażowe, wykorzystując poziomicę do zachowania idealnego wypoziomowania. Szczególną uwagę trzeba zwrócić na stabilność pierwszej pary słupków, która determinuje prawidłowość całej konstrukcji.

Dobór odpowiednich materiałów

Wybór materiału na balustradę zależy od miejsca instalacji oraz wymagań technicznych. Najpopularniejsze opcje to:

Stal nierdzewna - charakteryzuje się wysoką trwałością i odpornością na korozję, jednak wiąże się z wyższymi kosztami. Szczególnie zalecana w miejscach narażonych na działanie czynników atmosferycznych.

Aluminium - oferuje optymalny stosunek lekkości do wytrzymałości, co ułatwia montaż. Jednakże wykazuje mniejszą odporność na uszkodzenia mechaniczne.

Podczas doboru materiałów należy zwrócić szczególną uwagę na elementy mocujące. W zależności od podłoża wymagane są różne typy kotew i śrub montażowych. Dla zapewnienia maksymalnej stabilności, zaleca się stosowanie kotwy chemicznej, która gwarantuje bardzo mocne połączenie z typowymi podłożami budowlanymi.

Ponadto należy pamiętać o odpowiednim zabezpieczeniu antykorozyjnym wszystkich elementów stalowych, co znacząco wpływa na trwałość konstrukcji. W przypadku lokalizacji nadmorskich konieczne jest zastosowanie specjalnych powłok ochronnych ze względu na zwiększone ryzyko korozji.

Proces montażu krok po kroku

Profesjonalny montaż barierki na schody wymaga przestrzegania ściśle określonej kolejności działań oraz zastosowania odpowiednich technik mocowania. Właściwe wykonanie każdego etapu gwarantuje nie tylko estetyczny wygląd, ale przede wszystkim bezpieczeństwo użytkowników.

Mocowanie słupków nośnych

Podstawą stabilnej konstrukcji jest prawidłowe zamocowanie słupków nośnych. Każdy słupek wymaga minimum trzech punktów mocowania, aby zapewnić odpowiednią stabilność przeciwko siłom poziomym i pionowym. Mocowanie na jednym punkcie jest niedozwolone ze względów bezpieczeństwa.

W zależności od rodzaju podłoża stosuje się różne metody mocowania:

1. Beton lub cegła pełna - bezpośrednie wiercenie i kotwa chemiczna

2. Cegła dziurawka - zastosowanie tulei plastikowej przed wprowadzeniem kotwy

3. Pustak - specjalne rozwiązania montażowe z dodatkowym wzmocnieniem

Instalacja poręczy głównej

Poręcz główna wymaga precyzyjnego montażu na wysokości 90-100 cm. Proces instalacji rozpoczyna się od przymocowania wsporników do słupków nośnych. Następnie należy sprawdzić wypoziomowanie poręczy za pomocą poziomicy przed ostatecznym dokręceniem.

W przypadku schodów zewnętrznych szczególną uwagę należy zwrócić na zabezpieczenie miejsc mocowania przed penetracją wody. Ponadto system mocowania nie może uszkodzić warstwy hydroizolacji na ścianie zewnętrznej.

Montaż elementów wypełniających

Przestrzeń między słupkami wymaga odpowiedniego wypełnienia zgodnie z normami bezpieczeństwa. W zależności od projektu stosuje się:

• Pionowe pręty o średnicy 12 mm

• Szkło hartowane

• Panele metalowe

Podczas montażu elementów wypełniających należy zachować maksymalną odległość 12 cm między szczeblami. W przypadku spawania stali nierdzewnej zaleca się metodę argonową, która minimalizuje odpryski i zapewnia równy szew.

Po zakończeniu montażu każdego elementu konieczne jest przeprowadzenie testów stabilności. Szczególną uwagę należy zwrócić na punkty łączenia poszczególnych elementów oraz sprawdzić, czy wszystkie śruby są odpowiednio dokręcone.

Kontrola Jakości Instalacji

Kontrola jakości zamontowanej barierki na schody stanowi kluczowy element procesu instalacyjnego, zapewniający bezpieczeństwo przyszłych użytkowników. Dokładna weryfikacja wszystkich elementów konstrukcji pozwala wykryć potencjalne usterki przed oddaniem do użytku.

Lista kontrolna po montażu

Po zakończeniu montażu niezbędne jest przeprowadzenie szczegółowej inspekcji wizualnej całej konstrukcji. Kontrola obejmuje następujące elementy:

• Prawidłowość połączeń wszystkich elementów konstrukcyjnych

• Dokręcenie wszystkich śrub montażowych

• Stan połączeń słupków z podłożem

• Jakość połączeń poręczy ze słupkami

• Brak widocznych uszkodzeń mechanicznych

Testy stabilności

Badania wytrzymałościowe stanowią fundamentalny element weryfikacji bezpieczeństwa balustrady. Podczas testów należy sprawdzić odporność konstrukcji na różne rodzaje obciążeń. Balustrada powinna wytrzymać obciążenie poziome wynoszące minimum 100 kg w dowolnym punkcie konstrukcji.

Ponadto należy przeprowadzić testy stabilności bocznej, sprawdzając reakcję balustrady na siły działające w różnych kierunkach. Odkształcenia konstrukcji pod wpływem obciążenia nie mogą przekraczać wartości h/50, gdzie h oznacza wysokość od punktu zamocowania.

Dokumentacja powykonawcza

Kompletna dokumentacja powykonawcza musi zawierać:

• Deklaracje zgodności materiałów z normami technicznymi

• Certyfikaty zgodności elementów konstrukcyjnych

• Protokoły z przeprowadzonych badań i pomiarów

• Dokumentację techniczną z naniesionymi zmianami wykonawczymi

Szczególną uwagę należy zwrócić na dokumentację spawalniczą, która powinna obejmować świadectwa kwalifikacji spawaczy oraz certyfikaty oceny procesu spawalniczego. Wszystkie procesy spawalnicze muszą być wykonywane przez uprawnionych specjalistów, zgodnie z normami AWS lub EN.

W przypadku wykrycia jakichkolwiek niezgodności podczas kontroli, konieczne jest natychmiastowe podjęcie działań korygujących. Dokumentacja powykonawcza stanowi podstawę do odbioru technicznego instalacji oraz jest niezbędna do uzyskania pozwolenia na użytkowanie obiektu.

Konserwacja i Przeglądy Techniczne

Regularna konserwacja i przeglądy techniczne barierek na schody stanowią podstawę długotrwałego bezpieczeństwa użytkowania. Właściciele obiektów ponoszą odpowiedzialność prawną za utrzymanie tych elementów w należytym stanie technicznym.

Harmonogram przeglądów okresowych

Zgodnie z przepisami prawa, obiekty budowlane podlegają obowiązkowej inspekcji technicznej. Przeglądy okresowe barierek schodowych należy przeprowadzać co najmniej raz w roku. Podczas kontroli szczególną uwagę należy zwrócić na:

• Stan techniczny elementów konstrukcyjnych

• Stabilność mocowań i połączeń

• Występowanie korozji lub uszkodzeń mechanicznych

• Stan powłok ochronnych

• Prawidłowość działania elementów ruchomych

W przypadku obiektów użyteczności publicznej, gdzie występuje intensywne użytkowanie, zaleca się przeprowadzanie dodatkowych kontroli co sześć miesięcy . Ponadto właściciel obiektu ma obowiązek zlecić kontrolę doraźną po wystąpieniu zdarzeń mogących wpłynąć na konstrukcję, takich jak silne wiatry czy uderzenia mechaniczne.

Dokumentacja z przeprowadzonych przeglądów powinna zawierać:

1. Datę przeprowadzenia kontroli

2. Dane osoby przeprowadzającej inspekcję

3. Szczegółowy opis stanu technicznego

4. Wykaz stwierdzonych nieprawidłowości

5. Zalecenia dotyczące napraw lub konserwacji

Czyszczenie i zabezpieczanie powierzchni

Prawidłowa konserwacja barierek ze stali nierdzewnej wymaga regularnego czyszczenia i zabezpieczania powierzchni. Częstotliwość zabiegów konserwacyjnych zależy od lokalizacji i intensywności użytkowania. Balustrady zewnętrzne wykonane ze stali gatunku AISI 304 wymagają częstszej konserwacji niż te z AISI 316.

Proces czyszczenia należy przeprowadzać z wykorzystaniem odpowiednich środków, które nie zawierają chloru ani soli. Stosowanie niewłaściwych preparatów może prowadzić do uszkodzenia warstwy antykorozyjnej.

Podstawowe zasady konserwacji obejmują:

1. Regularne czyszczenie powierzchni dla zabezpieczenia warstwy antykorozyjnej

2. Przeprowadzanie gruntownej konserwacji przed i po okresie zimowym

3. Stosowanie specjalistycznych środków ochronnych minimum dwa razy w roku

4. Unikanie materiałów ściernych mogących zarysować powierzchnię

W przypadku barierek zewnętrznych, szczególnie w lokalizacjach nadmorskich, konieczne jest stosowanie dodatkowych zabezpieczeń antykorozyjnych. Należy pamiętać, że stal nierdzewna w kontakcie z chlorem lub solą może utracić swoje właściwości ochronne.

Dla zapewnienia skutecznej ochrony przed korozją, zaleca się stosowanie profesjonalnych środków konserwujących w postaci past lub sprayów. Preparaty te nie tylko usuwają zabrudzenia i odciski palców, ale również tworzą warstwę ochronną na powierzchni metalu.

W obiektach użyteczności publicznej, gdzie balustrady są intensywnie użytkowane, niezbędne jest codzienne czyszczenie powierzchni z wykorzystaniem odpowiednich detergentów. Szczególną uwagę należy zwrócić na dezynfekcję powierzchni w miejscach często dotykanych przez użytkowników.

Właściciele obiektów powinni prowadzić dokumentację wszystkich przeprowadzonych zabiegów konserwacyjnych, co pozwala na monitorowanie stanu technicznego konstrukcji oraz planowanie przyszłych prac. Zaniedbania w zakresie konserwacji mogą skutkować odpowiedzialnością cywilnoprawną oraz koniecznością pokrycia szkód wyrządzonych wskutek niewłaściwego utrzymania konstrukcji.

Wnioski

Prawidłowo zamontowana i konserwowana barierka schodowa stanowi podstawę bezpieczeństwa w każdym obiekcie. Przestrzeganie normy EN 1090 oraz szczegółowych wytycznych technicznych gwarantuje niezawodność konstrukcji przez długie lata użytkowania.

Przede wszystkim należy podkreślić znaczenie profesjonalnego montażu, który obejmuje precyzyjne pomiary, odpowiedni dobór materiałów oraz fachową instalację wszystkich elementów konstrukcyjnych. Dodatkowo regularne przeglądy techniczne i właściwa konserwacja pozwalają wykryć potencjalne problemy, zanim staną się zagrożeniem dla użytkowników.

Właściciele obiektów powinni pamiętać o dokumentowaniu wszystkich prac konserwacyjnych i kontrolnych. Systematyczne przestrzeganie harmonogramu przeglądów technicznych nie tylko zapewnia bezpieczeństwo, lecz również przedłuża żywotność konstrukcji i chroni przed nieprzewidzianymi wydatkami związanymi z naprawami.

W rezultacie profesjonalnie wykonana i odpowiednio utrzymana barierka schodowa spełnia najwyższe standardy bezpieczeństwa, jednocześnie zachowując estetyczny wygląd przez wiele lat eksploatacji.
